DIBUJAR una separación invisible

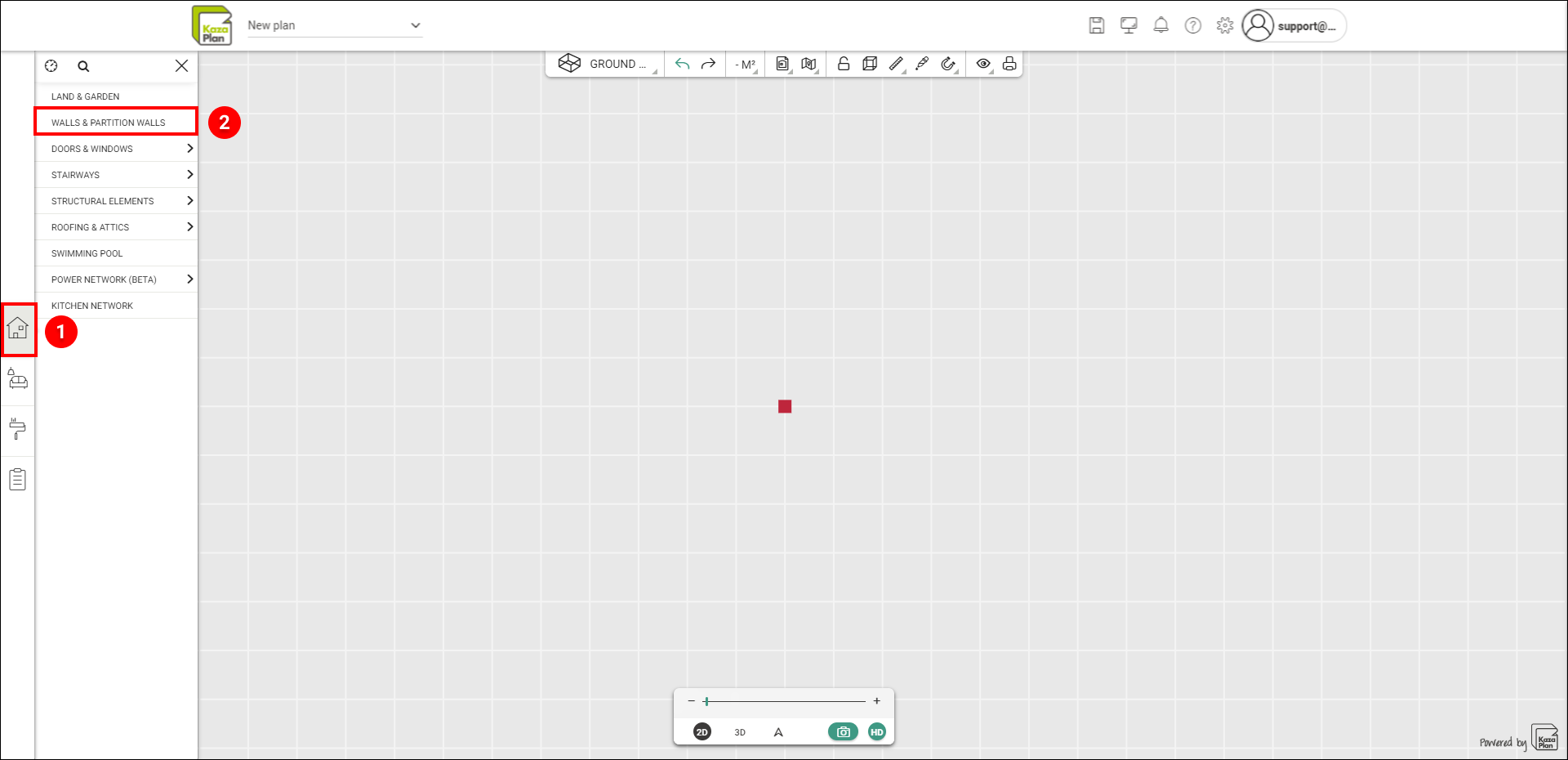

En el menú Construir, ve al apartado de Paredes y Divisiones.

Tienes 3 tipos de paredes disponibles:

• Las paredes, con un grosor predeterminado de 30 cm, se utilizan para representar paredes de carga.
• Las divisiones, con un grosor predeterminado de 7 cm, se utilizan para representar paredes más delgadas.
• Las divisiones invisibles se utilizan para cerrar una habitación abierta o crear un subespacio dentro de una habitación existente.

Las divisiones invisibles son útiles para

- modelar una habitación abierta

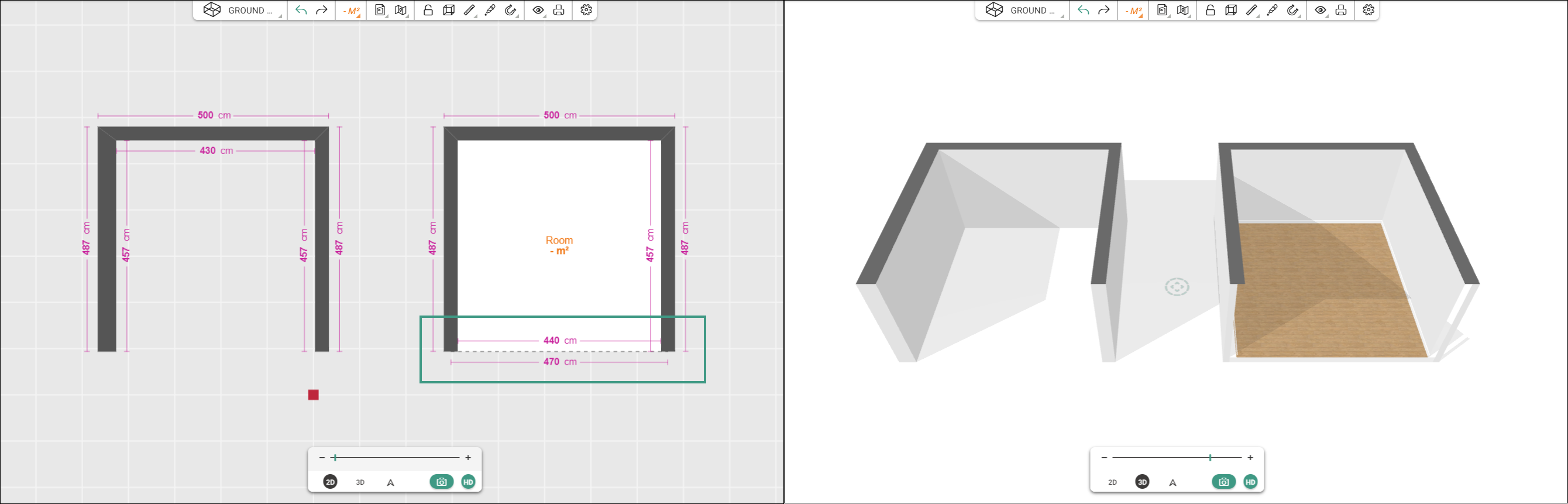

Una división invisible te permite cerrar una habitación abierta.

A partir de ese momento:

- en 2D, la habitación tiene un fondo blanco y se puede nombrar para mostrar su área.

- en 2D, la habitación tiene un suelo y un techo.

- crear un subespacio dentro de una habitación existente que puede tener un revestimiento de suelo o una altura diferente.

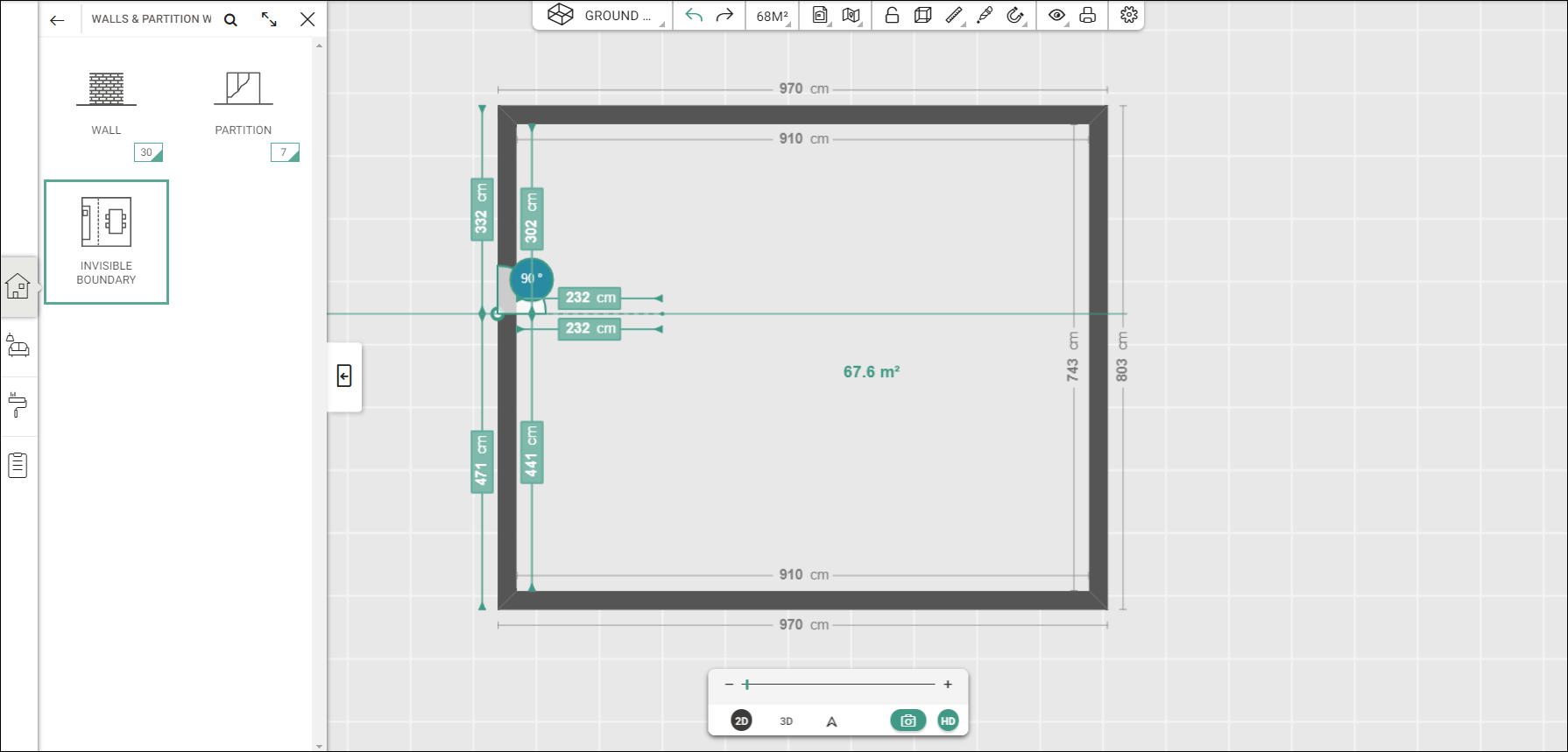

Pasos para dibujar una división invisible:

Al igual que con las paredes, para crear una división invisible, ingresa al menú Construir:

- 1/ Haz clic en el ícono de División Invisible.

Aparecerá un cursor en forma de "+" en el área de dibujo a la derecha del menú.

- 2/ Coloca el primer punto.

El inicio de la división invisible se crea. Asegúrate de permanecer dentro de la cuadrícula (espacio de trabajo).

- 3/ Indica una dirección utilizando tu ratón.

Se proporcionan guías para ayudarte a dibujar divisiones verticales y horizontales.

- 4/ Coloca el siguiente punto haciendo clic una segunda vez.

Puedes encadenar varias divisiones sucesivas.

Consejo: No te preocupes por dibujar cada división con la longitud correcta. Dibuja la forma general de tu proyecto y luego puedes editar digitalmente la longitud de cada pared haciendo clic en su medida.

> Más información

- 5/ Confirma el dibujo

Para salir del modo de edición de pared:

      - presiona la tecla ESCAPE

      - o haz doble clic al colocar tu último punto

      - o haz clic derecho después de colocar tu último punto.

Consejos

# Recordatorio: Origen del plano: Dibuja tu proyecto alrededor del cuadrado rojo, que representa el origen de tu plano y el centro del espacio de modelado. > Más información

# Recordatorio: Límites del plano: Dibuja tu proyecto dentro de la cuadrícula, que representa el espacio de modelado disponible. > Más información

# Divisiones redondeadas no están disponibles en la herramienta. Puedes encontrar soluciones alternativas aquí.

# Límites exteriores:

Para delimitar tus espacios exteriores, utiliza

- límites de jardín

- límites de camino

- límites de terraza.

Estos límites exteriores crean espacios sin techos.

Editar Divisiones Invisibles

Las divisiones invisibles que has dibujado son editables: puedes

- ajustar su longitud

- mover: seleccionándolas y arrastrándolas en 2D con el ratón o numéricamente.

cortar en varias secciones de paredes

- bloquear.

- eliminar.
