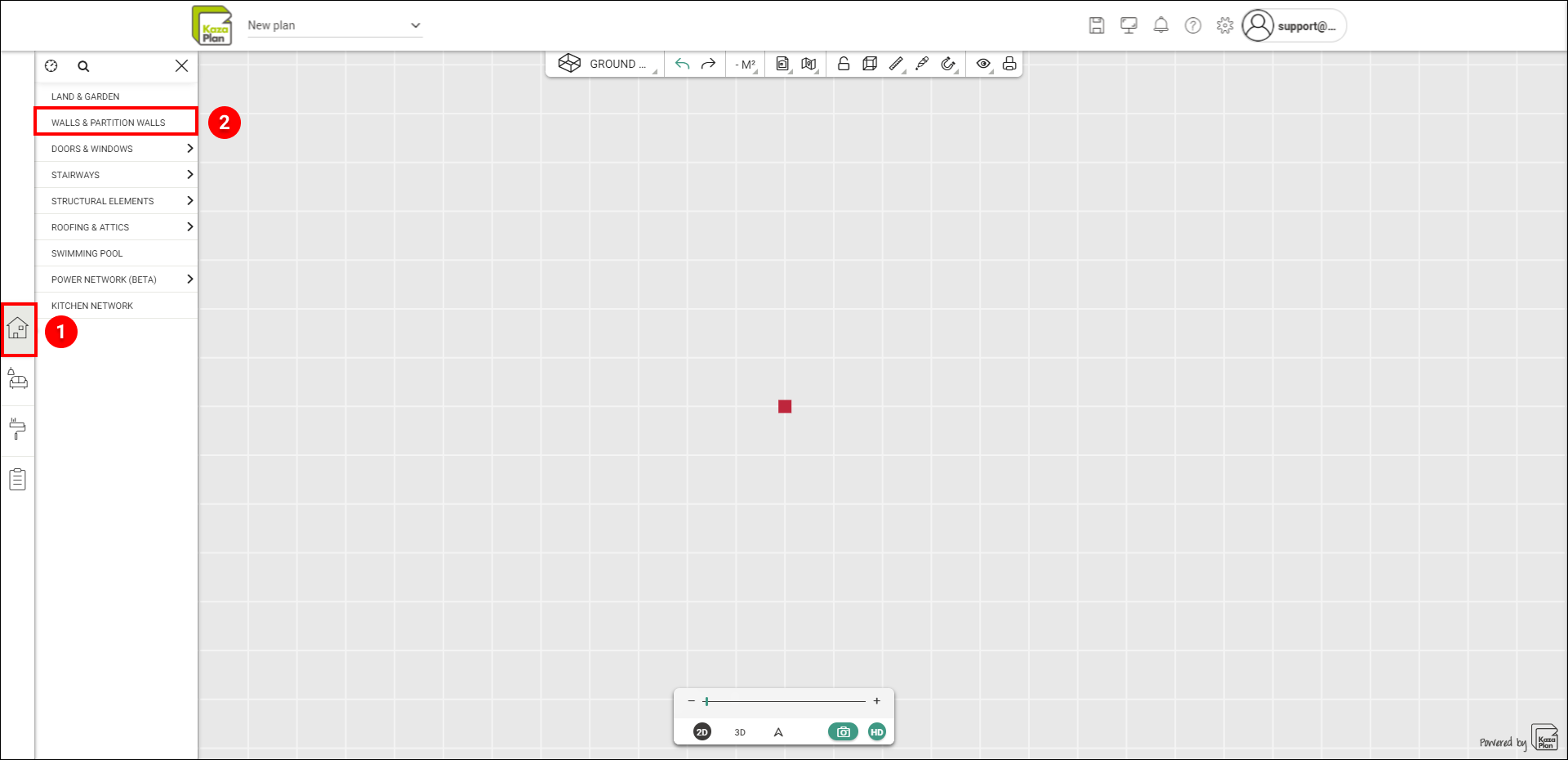

Dans le menu Construire, rendez-vous sur l'onglet Murs et cloisons.
Vous avez 3 types de murs à votre disposition :
- Les murs, avec leur épaisseurs par défaut de 30cm permettent de représenter les murs porteurs
- Les cloisons, avec leur épaisseur par défaut de 7cm permettent de représenter les murs plus fins
- Les séparations invisibles, permettent de fermer une pièce ouverte ou de créer un sous-espace dans une pièce existante.
Les séparations invisibles sont utiles pour

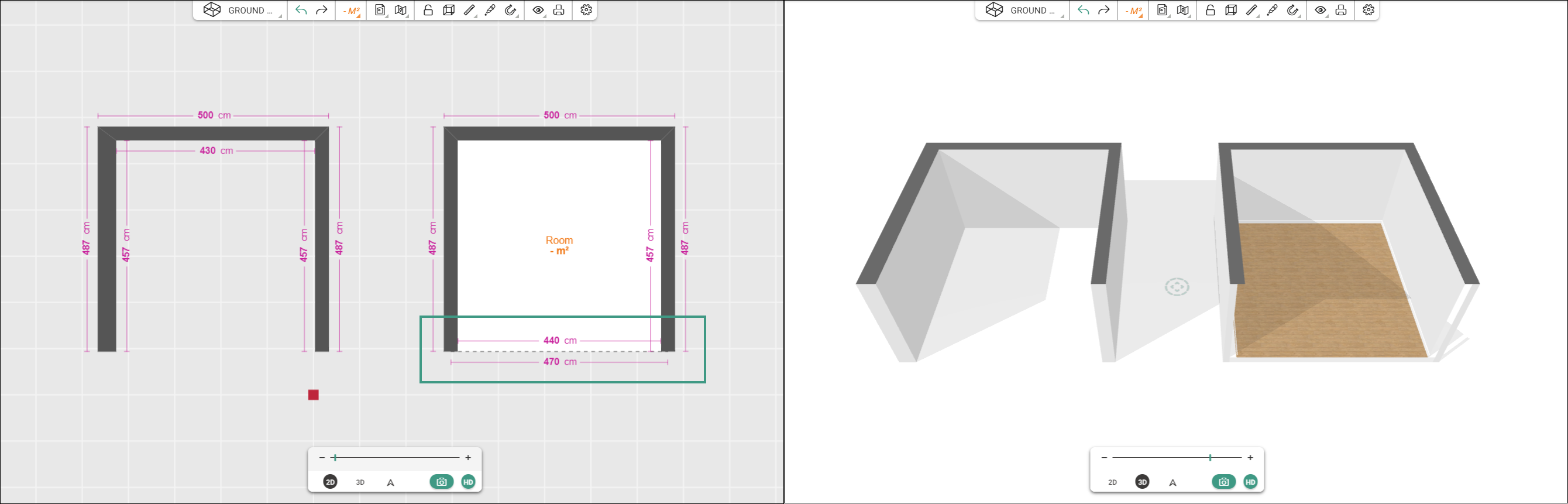

- modéliser une pièce ouverte
Une séparation invisible permet de fermer une pièce ouverte.
Dès lors :
- en 2D la pièce a un fond blanc, elle peut être nommée pour afficher sa surface.
- en 2D la pièce a un sol et un plafond.

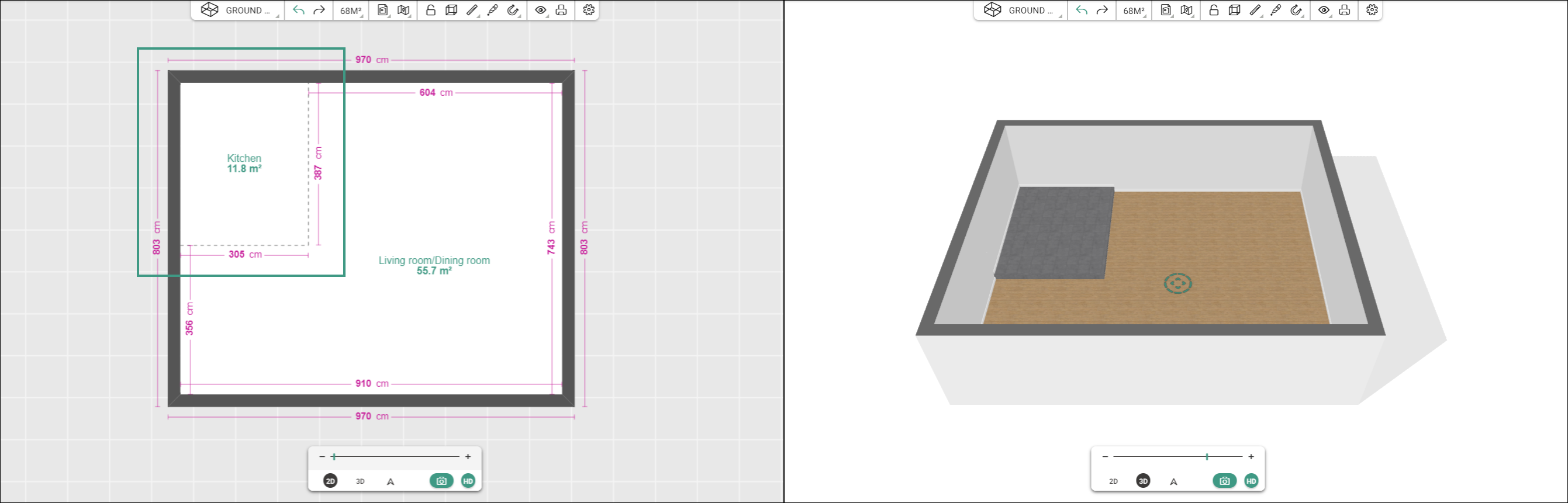

- créer un sous-espace dans une pièce existante qui aura éventuellement un revêtement de sol ou une hauteur différente.

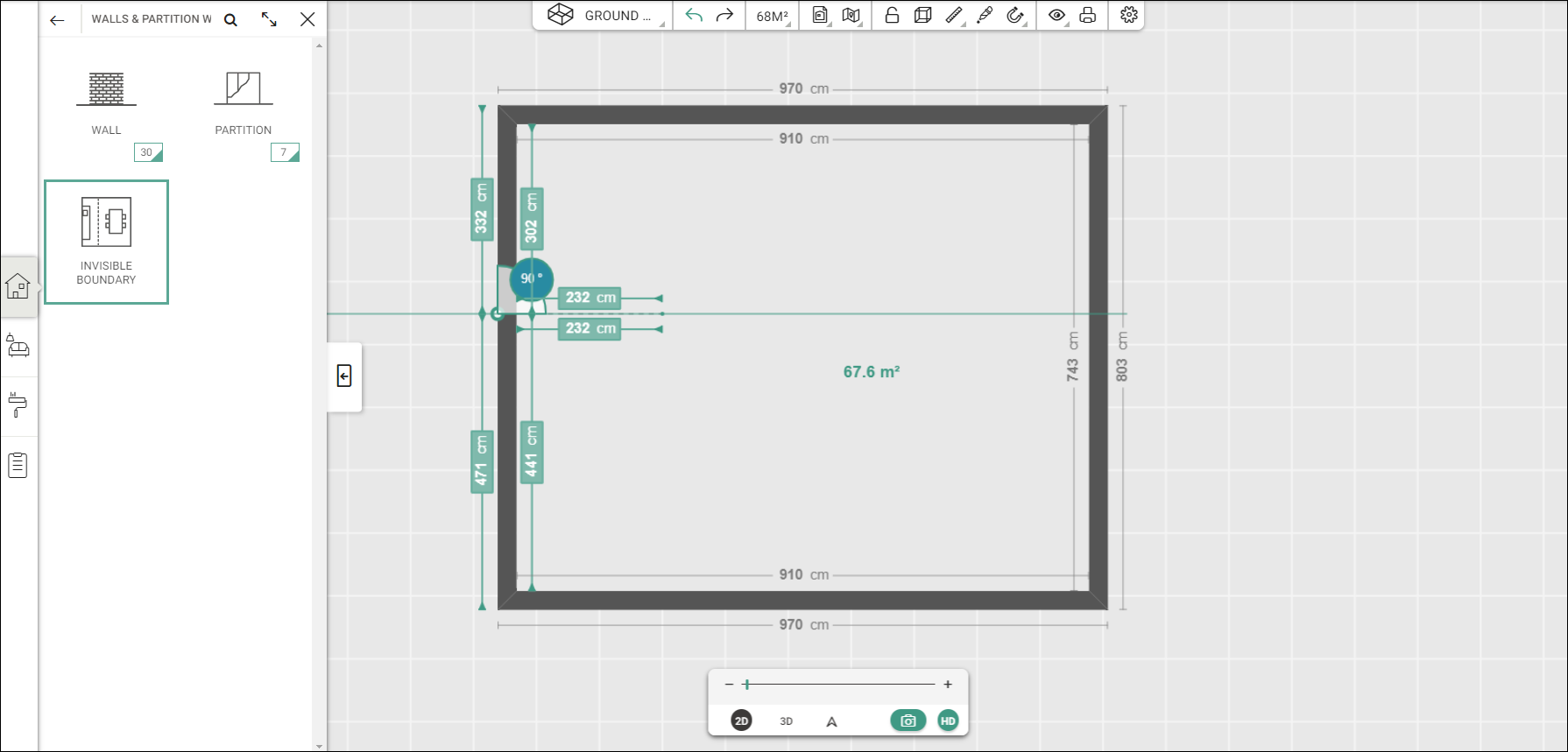

Pas à pas pour tracer une séparation invisible :
Comme pour les murs, pour créer une séparation invisible, entrer le menu Construire :
- 1/ Cliquer sur l'icone Séparation invisible,
Un curseur en forme de "+" apparait dans l'espace de dessin à droite du menu.
- 2/ Placer le 1er point,
Le début de la séparation se créée . Veillez à bien rester dans l'emprise de la grille (espace de travail).
- 3/ Indiquer une direction à l'aide de votre souris.
Des guides sont présents pour vous aider à tracer des séparations verticales et horizontales
- 4/ Placer le point suivant en cliquant une seconde fois.
Vous pouvez enchainez plusieurs limite d'affilé.
Conseil : ne cherchez pas à tracer chaque limite avec la bonne longueur. Tracer la forme générale de votre projet, vous pourrez ensuite éditer numériquement la longueur de chaque mur en cliquant sur sa mesure.
- 5/ Valider le tracé
Pour sortir du mode édition de mur :
- appuyer sur la touche ECHAP
- ou double cliquer lors de la pose de votre dernier point
- ou clic droit après la pose de votre dernier point.
Astuces
# Rappel : origine du plan : Dessiner votre projet autour du carré rouge : il représente l'origine de votre plan, le centre de l'espace de modélisation. > Plus d'informations
# Rappel : limites du plan : dessiner votre projet sur l'emprise de la grille , elle représente l'espace de modélisation disponible. > Plus d'informations
# Les séparation arrondies ne sont pas disponibles sur l'outil. Vous trouverez des astuces de contournement ici.
# Les limites extérieures :
Pour délimiter vos espaces extérieurs : utiliser plutôt les
- limites de jardin
- limite d'allée
- limite de terrasse.
Ces limites extérieures créent des espaces sans plafond.
Edition des séparations invisibles
Les séparations invisibles que vous avez tracées sont éditables : vous pouvez les
- paramétrer sa longueur
- déplacer: en la sélectionnant, puis en le glissant déposant en 2D à la souris ou numériquement.
- couper en plusieurs sections de murs
