TRACER une cloison

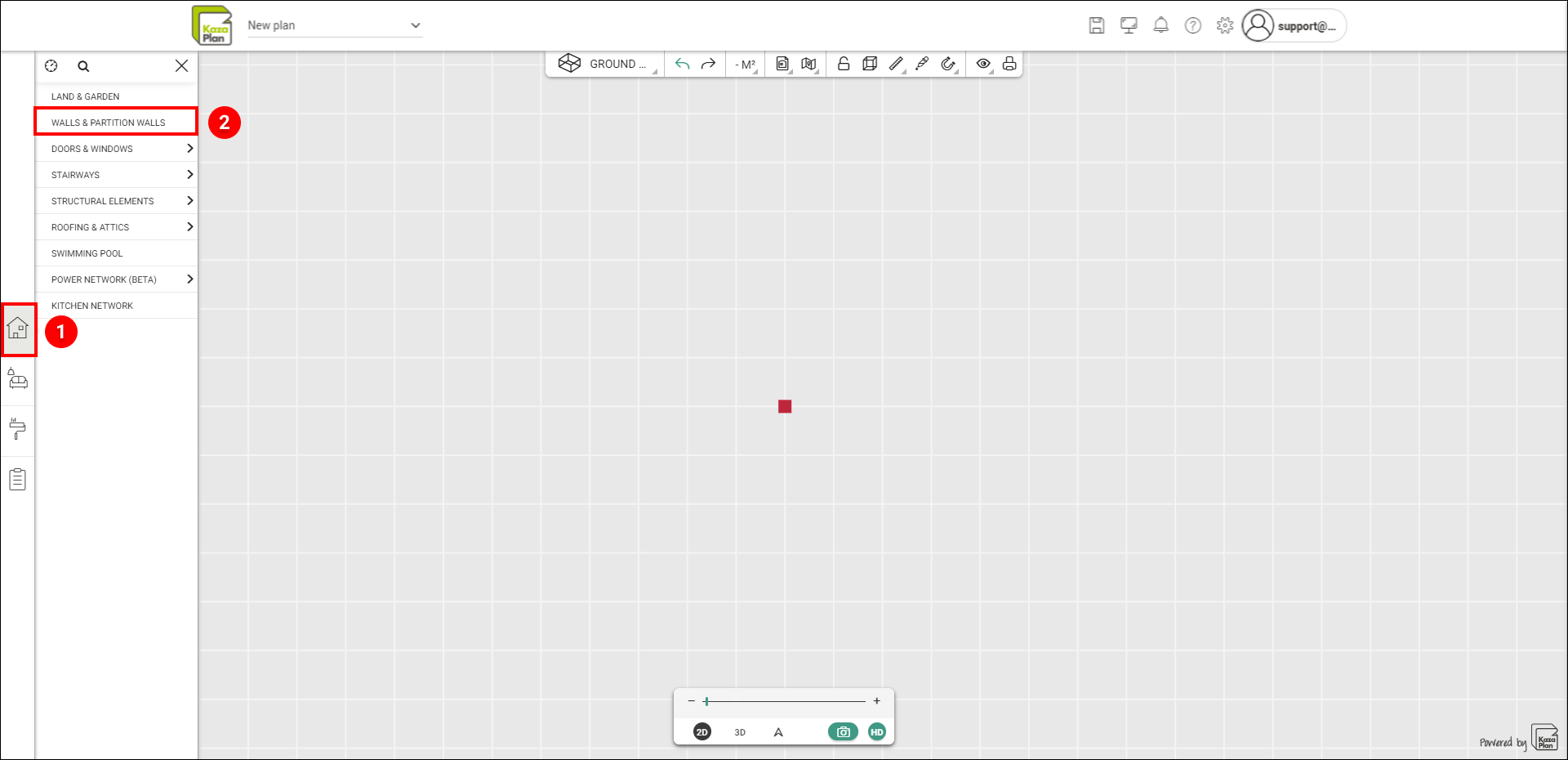

Dans le menu Construire, rendez-vous sur l'onglet Murs et cloisons.

Vous avez 3 types de murs à votre disposition :

• Les murs, avec leur épaisseur par défaut de 30cm permettent de représenter les murs porteurs
• Les cloisons, avec leur épaisseur par défaut de 7cm permettent de représenter les murs plus fins
• Les séparations invisibles, permettent de fermer une pièce ouverte ou de créer un sous-espace dans une pièce existante.

Pas à pas pour tracer un mur ou une cloison

Pour créer un mur ou une cloison, entrez dans le menu Construire :

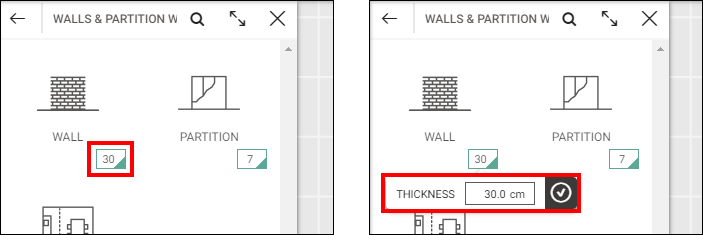

- 1/ Étape 1 : Paramétrez son épaisseur.

Nous vous conseillons de paramétrer l'épaisseur du mur ou de la cloison avant de démarrer son tracé.

Nous vous proposons 30cm par défaut pour les murs et 7cm pour les cloisons, mais ces valeurs sont personnalisables. Pour cela, cliquez sur l'encart chiffré en bas à droite de l'icône mur ou cloison, entrez la valeur souhaitée en centimètres, puis validez. Tous les murs ou cloisons que vous tracerez auront cette épaisseur, mais ils resteront paramétrables un à un.

- 2/ Étape 2 : Cliquez sur l'icône Mur ou Cloison,

Un curseur en forme de "+" apparaît dans l'espace de dessin à droite du menu. (Il n'est possible de tracer que en 2D, vous serez automatiquement dirigé vers cette vue).

- 3/ Étape 3 : Placez le 1er point,

Le début du mur ou de la cloison se créée. Veillez à bien rester dans l'emprise de la grille (espace de travail).

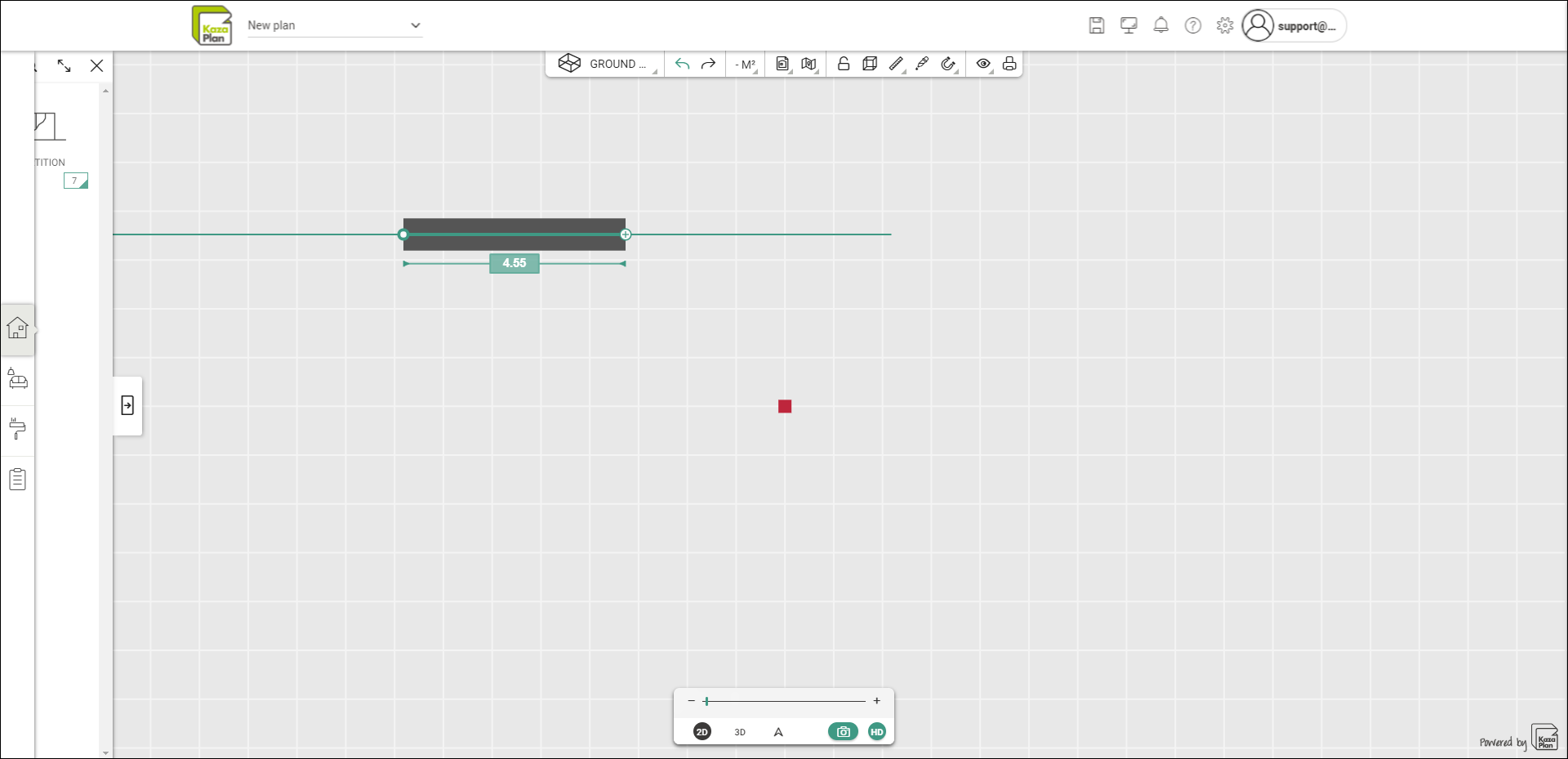

- 4/ Étape 4 : Indiquez une direction à l'aide de votre souris.

Des guides sont présents pour vous aider à tracer des murs ou cloisons verticaux et horizontaux.

- 5/ Étape 5 : Placez le point suivant en cliquant une seconde fois.

Vous pouvez enchaîner plusieurs murs ou cloisons d'affilée.

- 6/ Étape 6 : Valider le tracé

Pour sortir du mode édition de mur ou cloison :

      - appuyez sur la touche ECHAP

      - ou double-cliquez lors de la pose de votre dernier point

      - ou cliquez droit après la pose de votre dernier point.

Astuces pour tracer des murs ou cloisons

# Rappel : origine du plan : Dessinez votre projet autour du carré rouge : il représente l'origine de votre plan, le centre de l'espace de modélisation. > Plus d'informations

# Rappel : limites du plan : Dessinez votre projet sur l'emprise de la grille, elle représente l'espace de modélisation disponible. > Plus d'informations

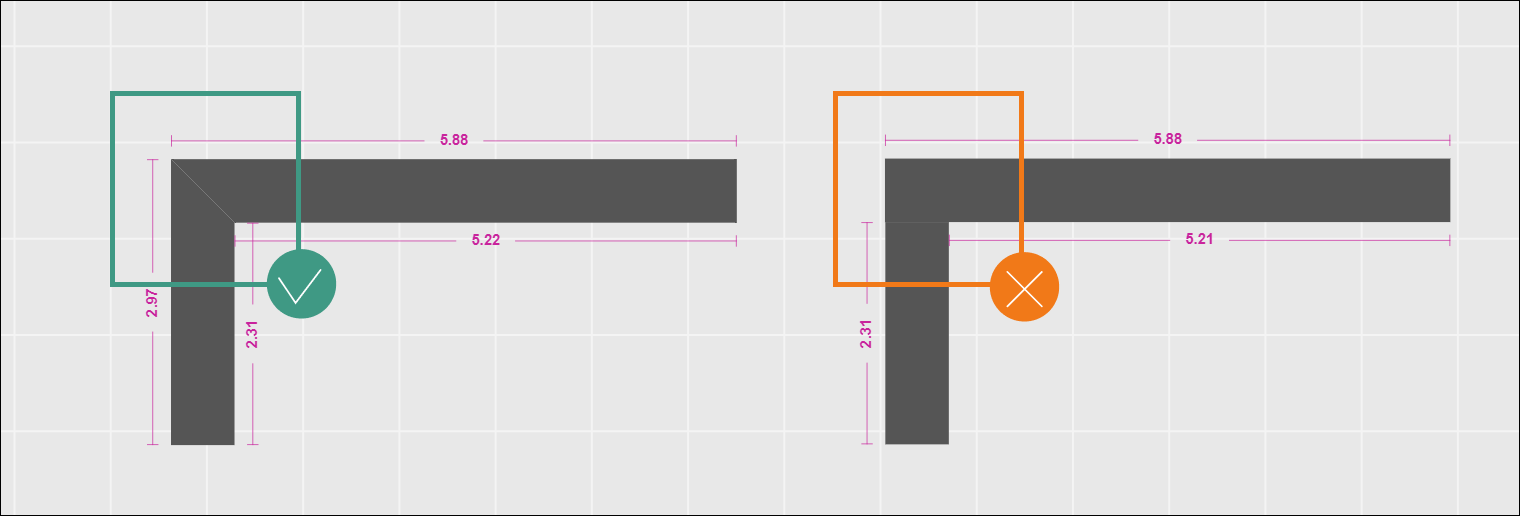

# Astuce connexion de cloisons : Pensez à bien relier vos cloisons et vos murs pour créer des pièces fermées et ainsi voir apparaître la structure de votre maison.

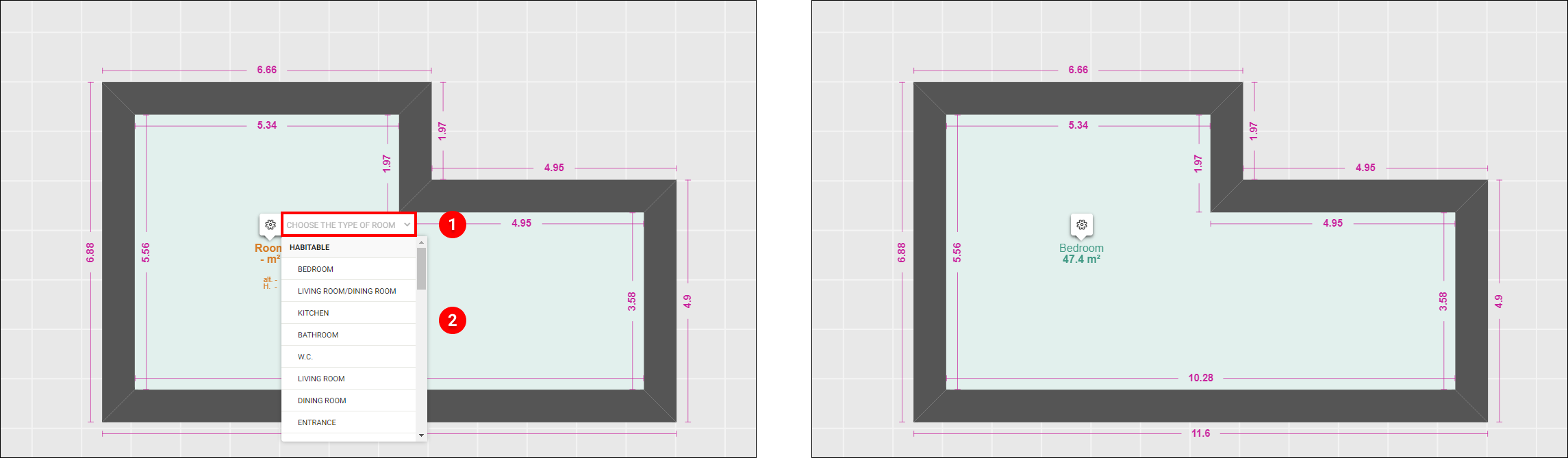

# Astuce "nommage de pièce": A la fermeture d'une pièce, nous vous proposons de qualifier votre pièce. Le texte "Pièce" affiché en orange, passe alors en vert avec le type de pièce choisi.

> plus d'informations sur les noms et types de pièces

# Astuce toiture : un mur (ou cloison) doit avoir une épaisseur minimale de 15cm pour pouvoir porter une toiture dans notre outil.

# Les cloisons arrondies ne sont pas disponibles sur l'outil. Vous trouverez des astuces de contournement ici.

# La composition des murs (structure, isolant) n'est pas représentable dans le kazaplan.

Personnalisation des murs ou cloisons tracés

Les murs ou cloisons que vous avez tracés sont personnalisables : vous pouvez les

- paramétrer  son épaisseur,

- paramétrer sa hauteur

- paramétrer  sa longueur

- déplacer: en la sélectionnant, puis en le glissant déposant en 2D à la souris ou numériquement.

- couper en plusieurs sections de murs

- verrouiller

- supprimer.
