Paramétrer l'AFFICHAGE de la vue 2D

Il est possible de paramétrer l'affichage des éléments 2D tels que l'aire d'une pièce, la hauteur sous plafond etc ...

Pour cela, placez vous en 2D, puis cliquez sur l'icone "gérer l'affichage des éléments" dans la barre à outils en haut de votre plan.

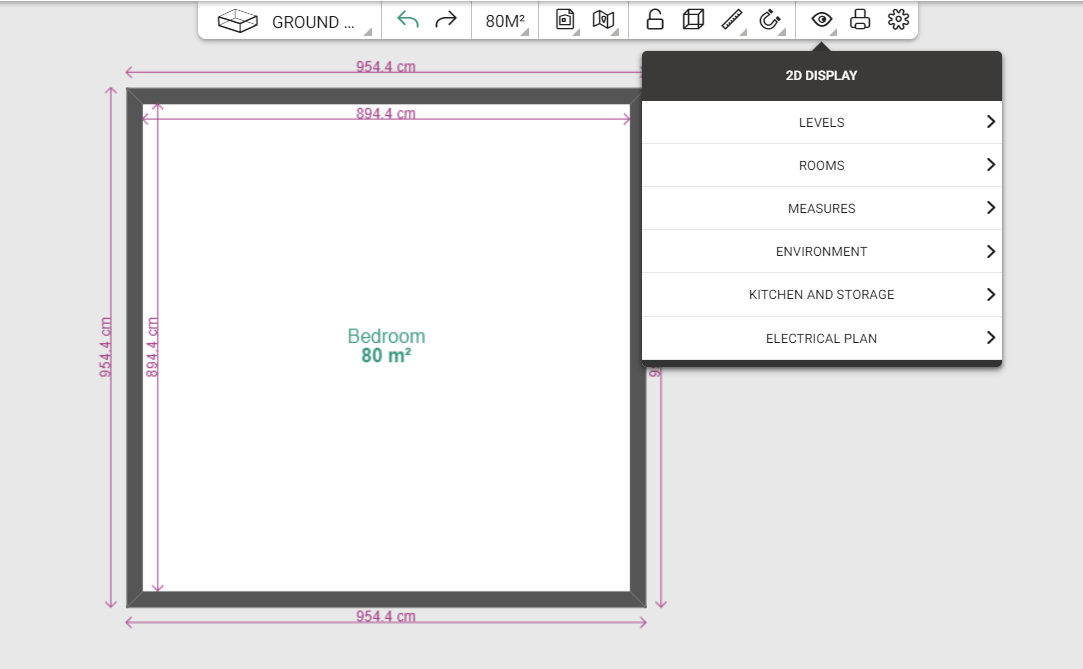

Le menu "affichage 2D" se déroule :

Ce menu permet de paramétrer l'affichage :

• des niveaux,
• de la pièce,
• des mesures,
• de l'environnement
• de la cuisine et des rangements
• du plan électrique.

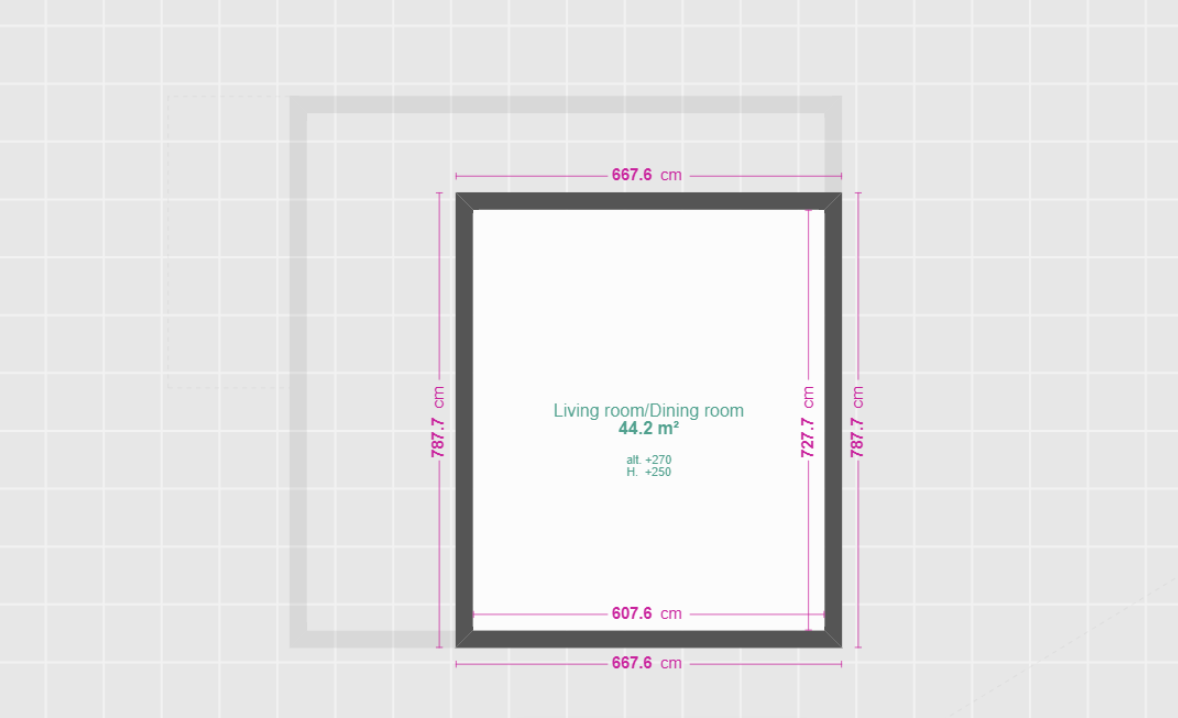

Affichage des NIVEAUX

Cette section permet d'afficher en transparence un niveau inférieur et/ou supérieur.

Pour cela, il suffit de cocher la case des éléments qu'on souhaite afficher.

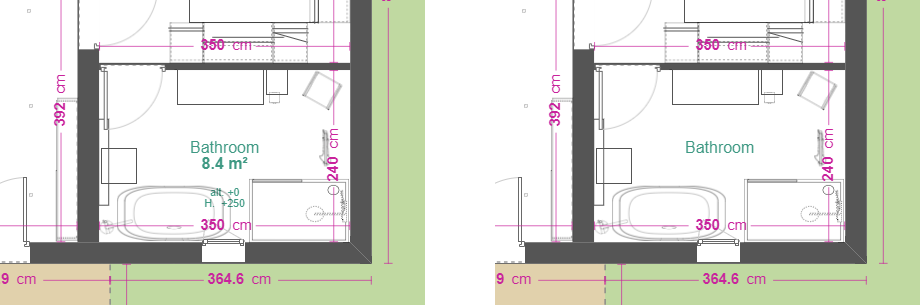

Affichage de la PIECE

Dans cette section, vous pouvez paramétrer l'affichage :

• l'aire de la pièce
• la hauteur sous plafond de la pièce
• l'élévation de la pièce
• le nom de la pièce

Pour cela, il suffit de cocher la case des éléments qu'on souhaite afficher.

Astuce : si vous décochez tous les paramètres de l'affichage de la pièce, ils sont tout de même visibles au passage de la souris sur la pièce.

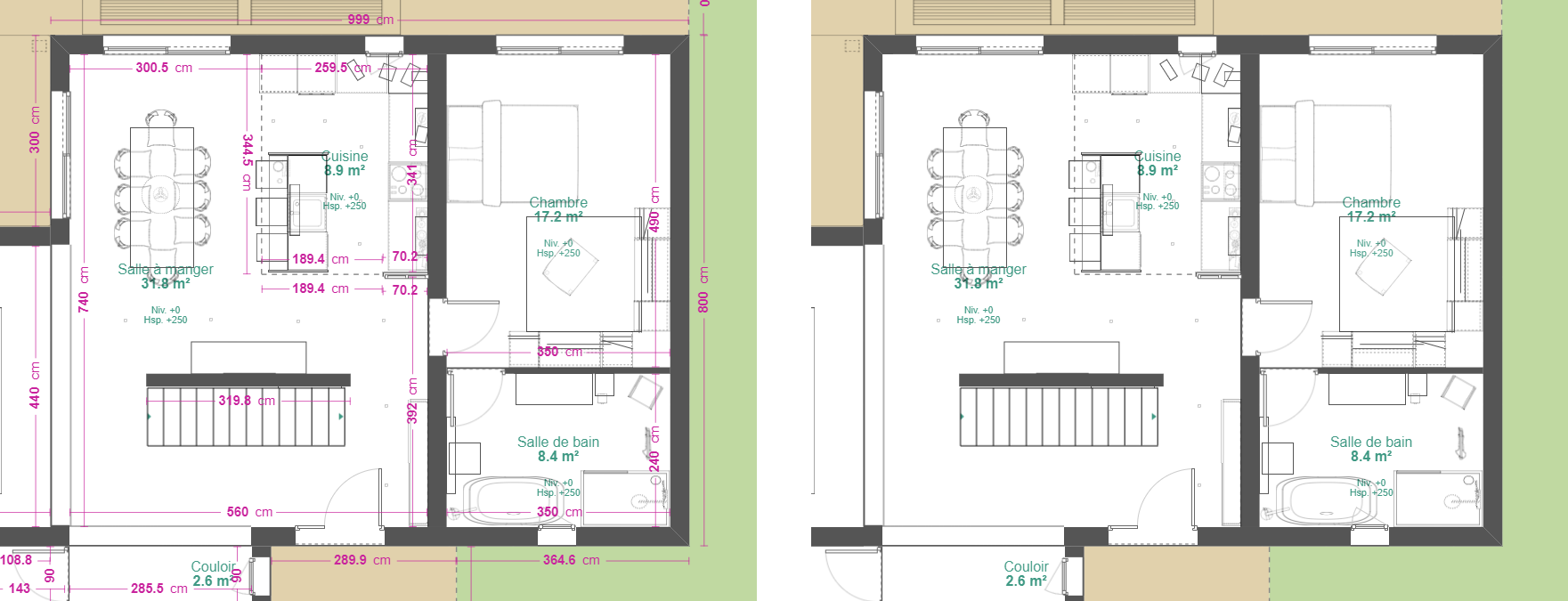

Affichage des MESURES

Dans cette section, vous pouvez d'activer l'affichage :

• des mesures des murs et des cloisons

• des mesures des fenêtres
• des hauteurs de pose des fenêtres
• des mesures des zones décoratives
• des mesures sur le pointeur

  Cela permet de faire apparaître les mesures d'un objet vis-à-vis de son environnement.

  Si je pointe mon curseur sur le canapé, j'aurai la mesure entre le canapé et les trois murs qui l'entourent et la mesure entre le canapé et le meuble TV.





Affichage de l'ENVIRONNEMENT

Dans cette section, vous pouvez activer l'affichage :

• l'affichage de la grille

A savoir : la grille correspond au niveau de référence de votre terrain.

• l'échelle de votre plan
• l'origine de votre plan
• l'affichage du plan de géolocalisation (si vous avez fait un plan à partir de votre géolocalisation)
• l'affichage de la boussole

Affichage des éléments CUISINE ET RANGEMENT

Dans cette section, vous pouvez activer l'affichage :

• des réseaux de cuisine
• des mesures des meubles  (activez le mode pièce cuisine)
• les symboles des meubles (activez le monde pièce cuisine)

> plus d'informations sur les spécificités 2D cuisine

Affichage du plan ELECTRIQUE

Dans cette section, vous pouvez activer l'affichage :

• de votre plan électrique (si votre partenaire possède le plugin électricité activé)

-----------------------------------------------------------------------------
