COUPER un mur, une cloison ou une séparation invisible

Une fois vos premiers murs tracés, il peut être intéressant de couper vos murs, cloison ou limite en plusieurs sections.

Cela permet de leur définir des propriétés particulières : épaisseur, hauteur, textures par exemple... Mais cela est aussi une technique pour accélérer vos tracés de pièces : grâce au couper/déplacer.

Pas à pas pour couper un mur

Pour diviser un mur en deux parties distinctes, il vous suffit de procéder comme suit :

Étape 1 : Double Cliquez pour Couper

1. Placer vous en vue 2D

2. Double-cliquez sur le mur à l'endroit précis où vous souhaitez effectuer la coupure.

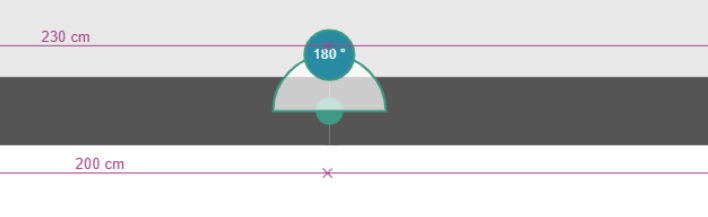

Lorsque vous passez votre souris sur le point de coupure, un angle indicatif apparaîtra pour vous aider à visualiser son emplacement.

Étape 2 : Positionner précisément votre point de coupure

Deux solutions s'offrent à vous :

a. Déplacer le Point de Coupure à la Souris : Si vous préférez un placement manuel, il est possible de déplacer le point de coupure en faisant glisser votre souris.

b. Déplacement Numérique du Point de Coupure : Pour une précision maximale, sélectionnez une cote spécifique pour déplacer le point de coupure de manière numérique.

Applications

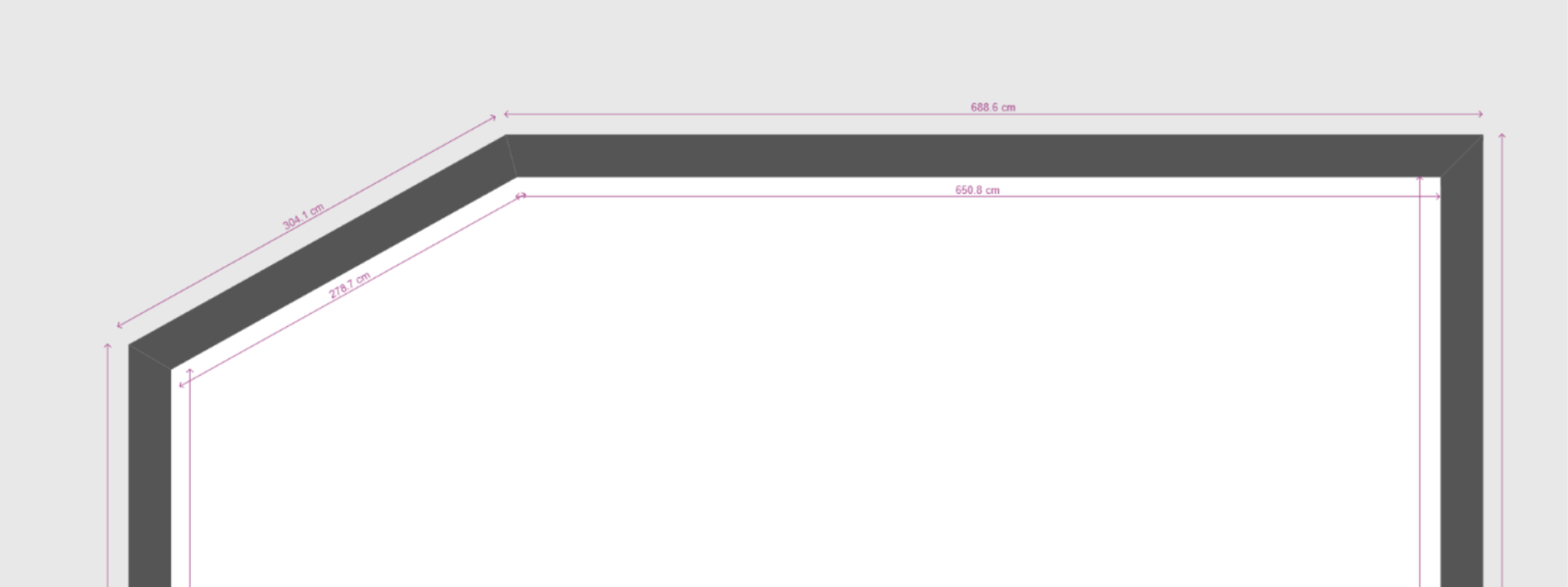

- Utiliser le point de coupure pour créer des murs en angle

Une fois ce point de coupure créé, vous pouvez déplacer le point de coupure pour créer une cassure dans le mur.

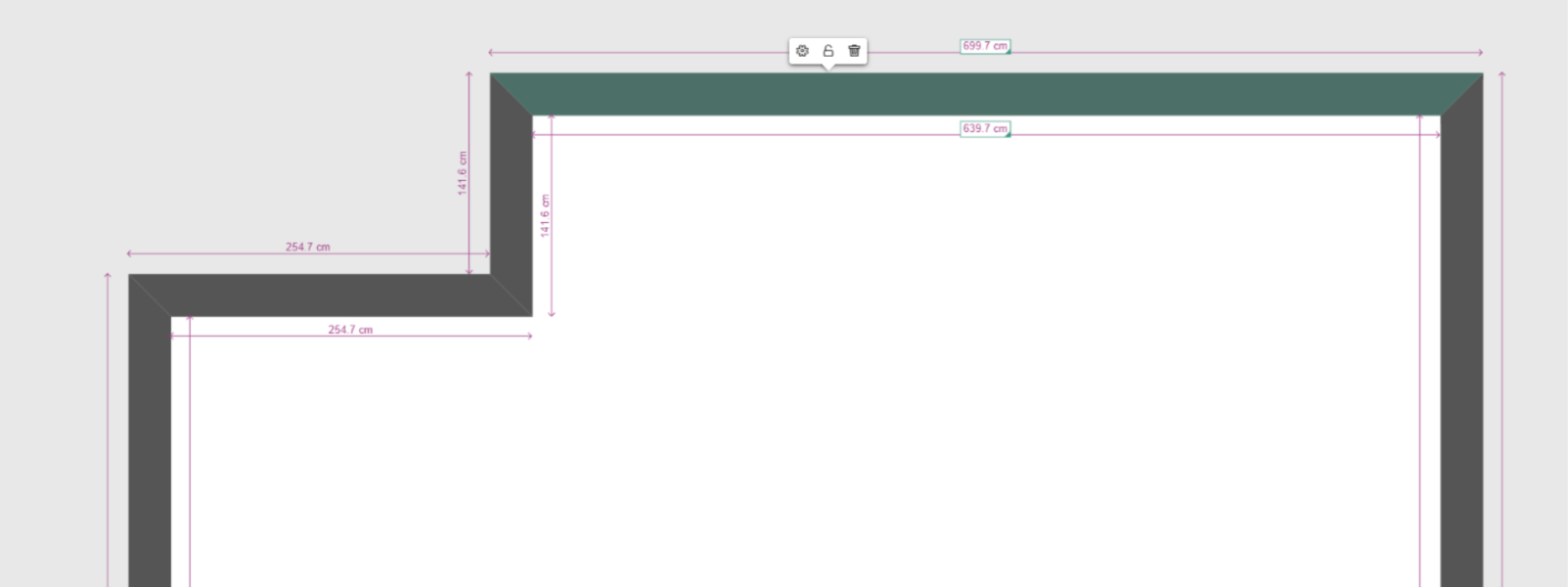

- Utiliser le point de coupure pour créer un décroché de murs

Une fois ce point de coupure créé, vous pouvez déplacer les murs pour créer un décroché dans le mur.

exemple de configuration de pièce en L, en U ou en T.
