Modéliser un ESCALIER DROIT

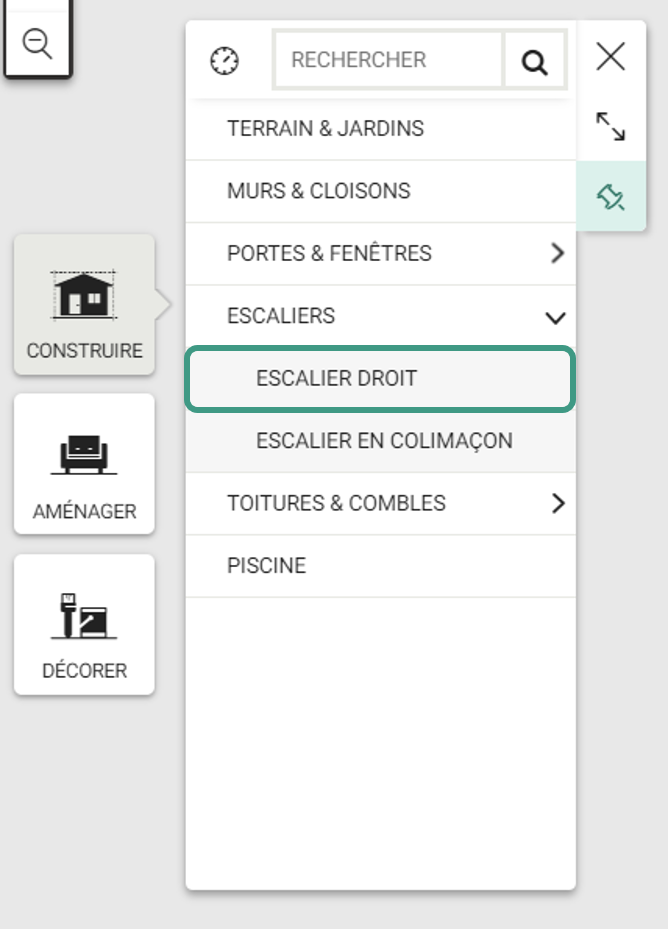

Pour ajouter des escaliers en colimaçon, allez dans le menu Construire > Escaliers > Escalier droit.

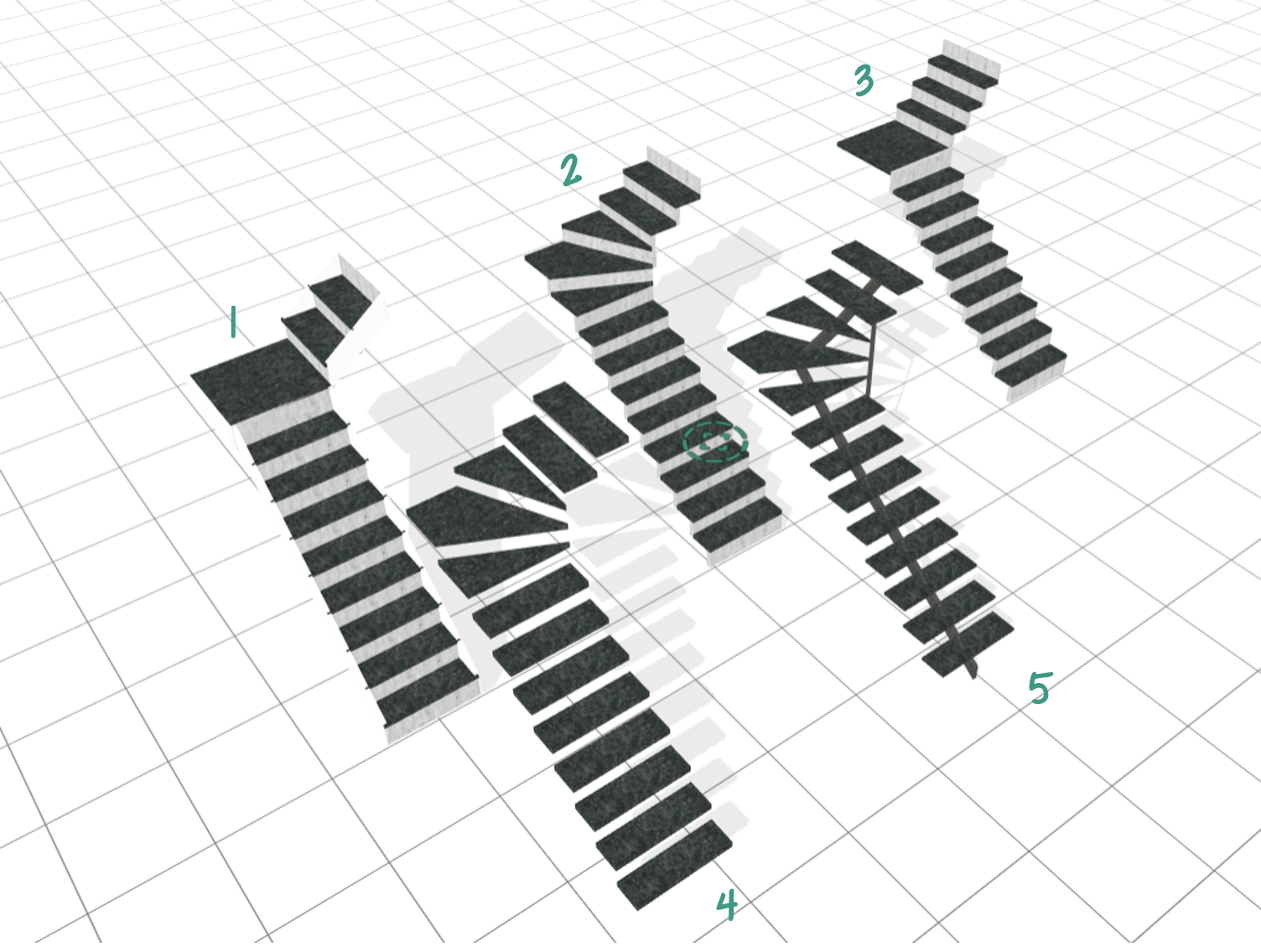

Vous avez à votre disposition :

Escalier à limon
Escalier balancé
Escalier à palier
Escalier suspendu
Escalier avec limon central

Lorsque vous avez choisi votre escalier, pour le créer :

Cliquez une première fois pour placer la base de votre escalier,
Étirez puis cliquez une seconde fois pour marquer le tournant dans votre escalier,
Faites un double clic pour terminer votre escalier.

Quand vous cliquez sur votre escalier, des icônes apparaissent :

Cartouche (uniquement disponible en 3D) : changez les paramètres manuellement
Dupliquer : copier votre escalier droit
Propriétés : changez les paramètres en rentrant vos mesures
Verrouiller
Supprimer

Paramétrer manuellement (hauteur et largeur uniquement)

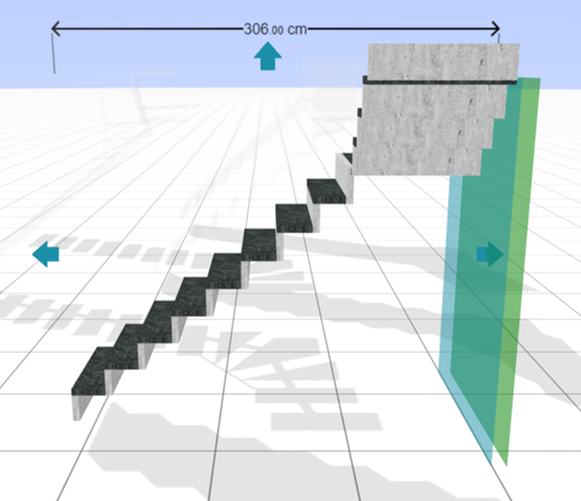

Cliquez sur l'icône Cartouche.

Tirez les flèches pour ajuster les dimensions (largeur et hauteur) de votre escalier. Les dimensions apparaissent lorsque vous tirez sur les flèches.

Personnaliser entièrement votre escalier (2D et 3D)

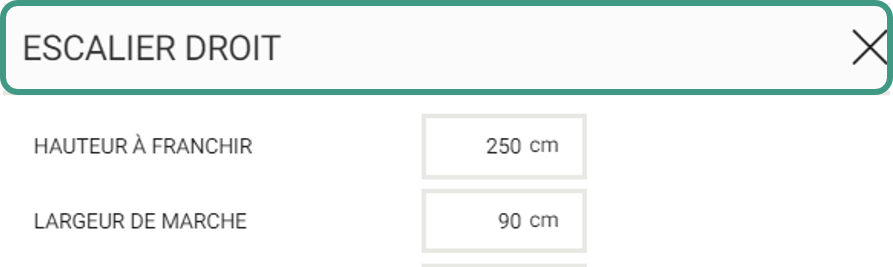

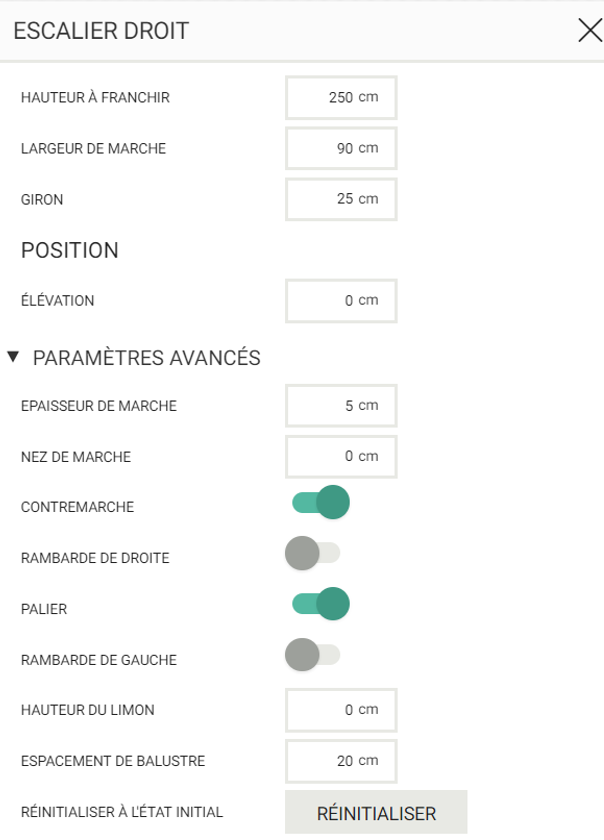

Cliquez sur l'icône Propriétés. Un menu apparaît avec les différents paramètres que vous pouvez modifier.

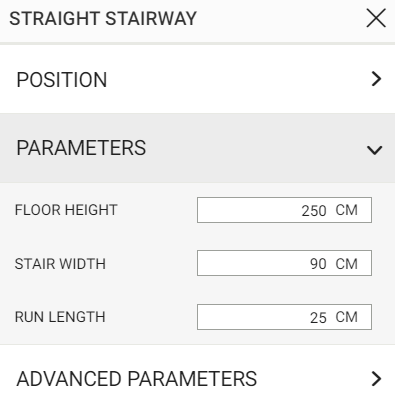

Paramètres :

Hauteur à franchir : hauteur des escaliers
Largeur de marche : dimension de la marche entre le fût et l'extérieur de la marche
Giron : profondeur de la marche
Orientation

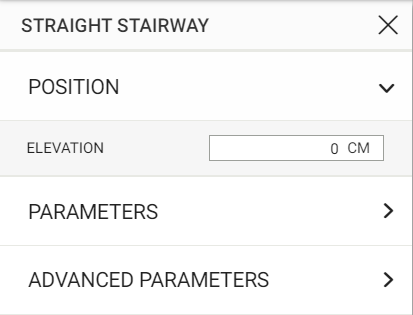

Élévation : espace entre le sol et le début des escaliers

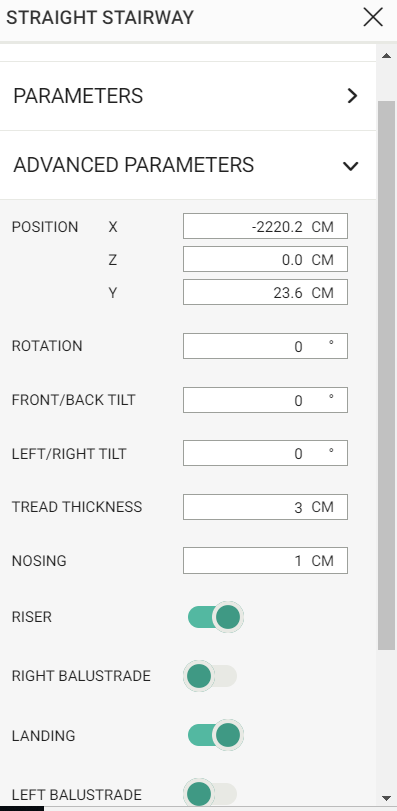

Épaisseur de marche
Nez de marche : extrémité de la marche, qui peut dépasser de la marche si l'on met une mesure (visible uniquement s'il y a une contremarche)
Contremarche : activer ou désactiver la contremarche
Rambarde de droite : activer ou désactiver la rambarde de droite
Palier : activer ou désactiver le palier
Rambarde de gauche : activer ou désactiver la rambarde de gauche

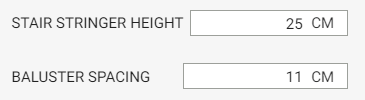

Hauteur du limon : pièce de l'escalier sur laquelle se trouve la rambarde
Espacement de la balustrade : espacement entre deux rambardes

Astuce : vous pouvez visualiser vos modifications sans fermer le menu. Déplacez le en glissant/déposant le titre du menu sur un côté du plan pour faire apparaître votre projet. Quand vous entrez une mesure, faites la touche Entrée pour que les mesures s'appliquent automatiquement.
