Comment représenter mon réseau électrique?

Le menu "Réseau électrique" vous permet de réaliser le schéma électrique de votre pièce ou de votre maison.

Nous vous proposons un ensemble de symboles électriques : prises, interrupteurs, point lumineux, tableaux électriques, etc..

Comment positionner son premier élément électrique ?

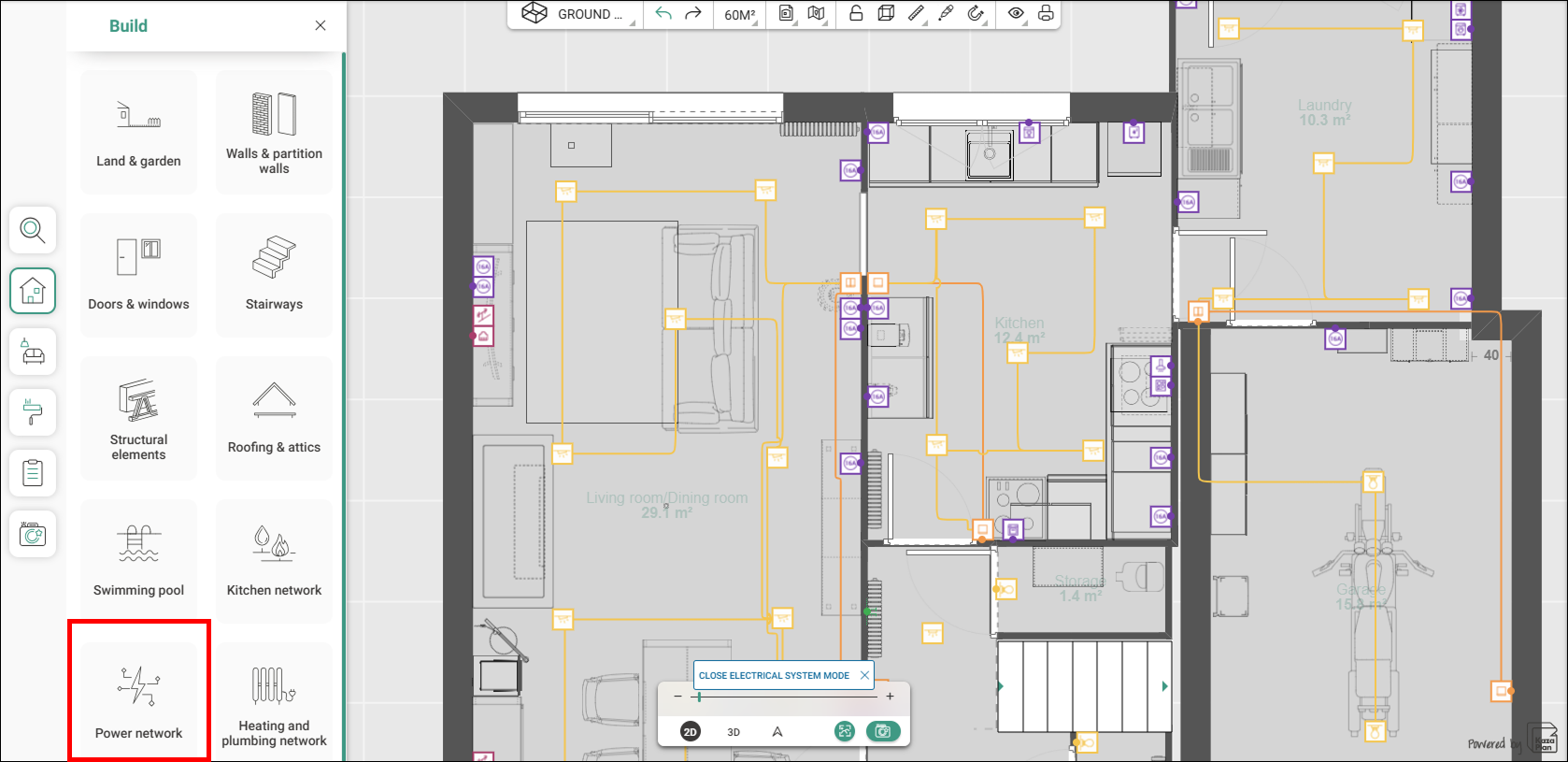

Pour réaliser votre plan électrique, cliquez dans le menu :

- Construire

- - Réseau électrique

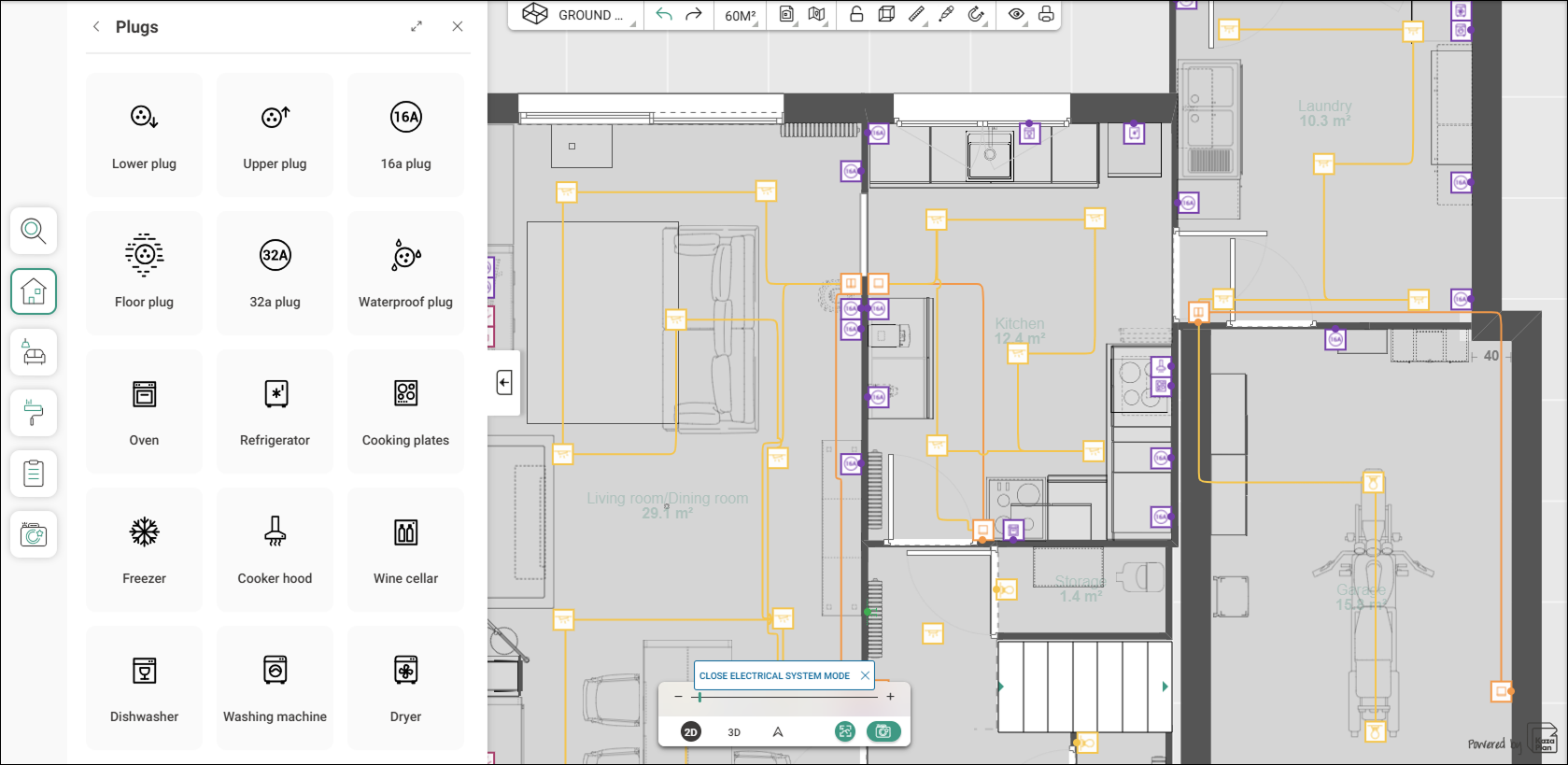

Ajoutez tous vos éléments électriques :

- Les prises

- Les prises multimédia

- Les interrupteurs

- Les points lumineux

- Le tableau électrique

- Autres : obturateur, radiateur...

Comment positionner son deuxième élément électrique ?

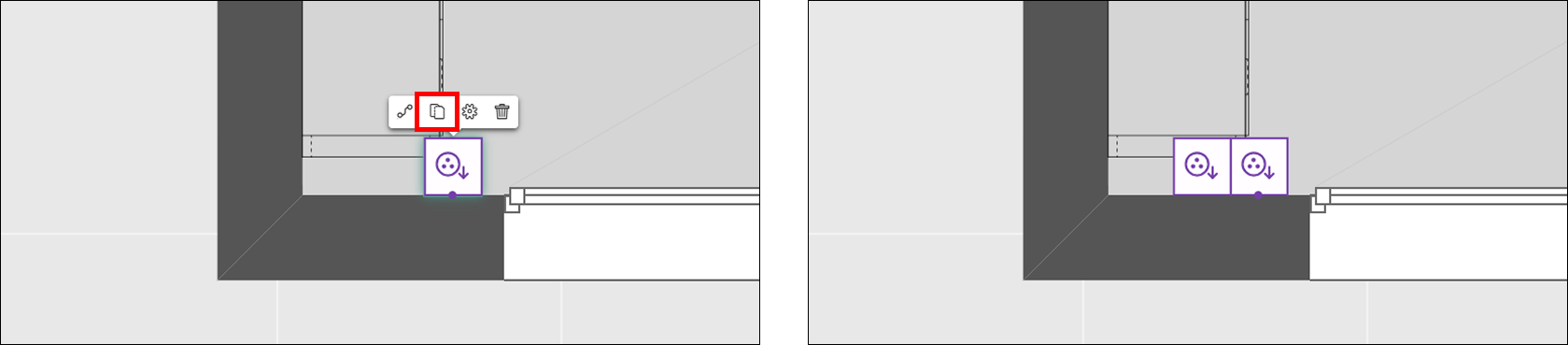

- Méthode 1 : Dupliquez le premier élément

En les dupliquant, cliquez sur l'icône ci-dessous :

Il est donc possible de grouper des éléments électriques à la même hauteur, par exemple soit des prises hautes ensemble soit des prises basses.

 Il est impossible de grouper une prise basse avec une prise haute.

- Méthode 2 : Accolez un élément

Si vous posez un élément à coté d'un premier. La même notion de groupe vous est suggérée.

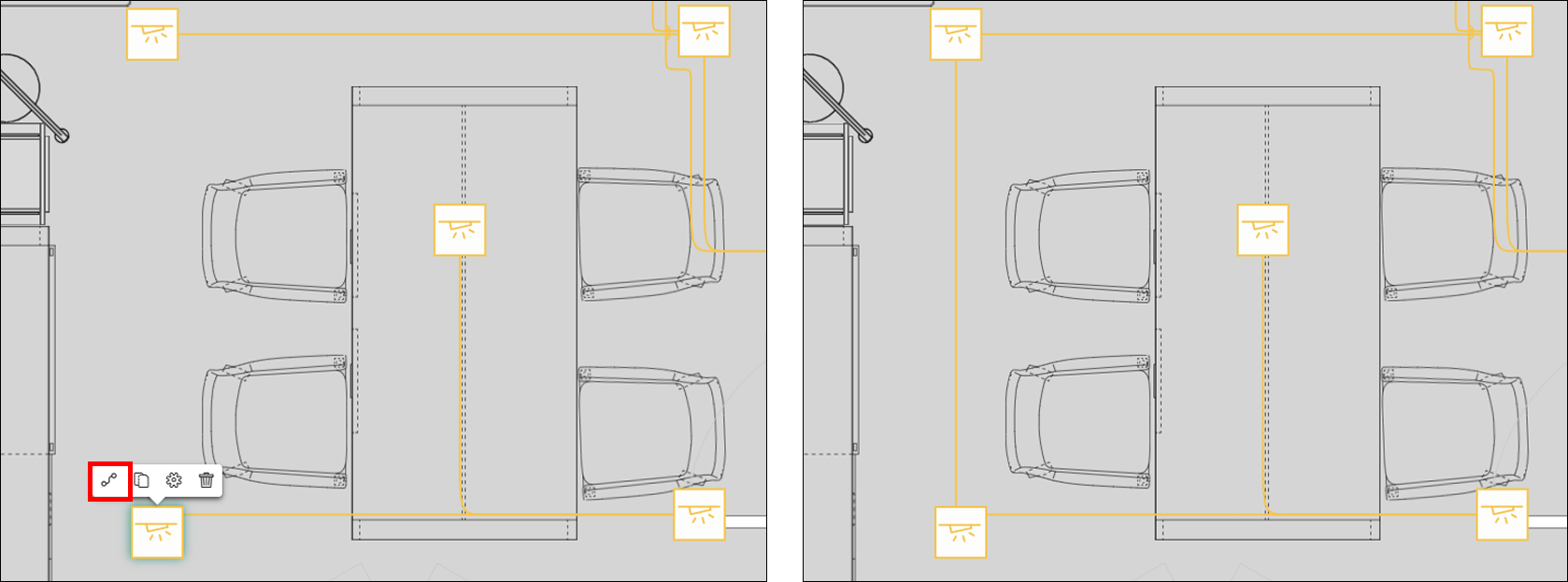

Comment relier des éléments électriques ?

L'icône ci-dessous vous permettra de faire la liaison avec l'interrupteur, une ligne non continue s'affichera lorsque vous survolerez vos éléments électriques jusqu'à ce que vous cliquiez sur un interrupteur

Quand la liaison sera faite, la ligne deviendra continue.

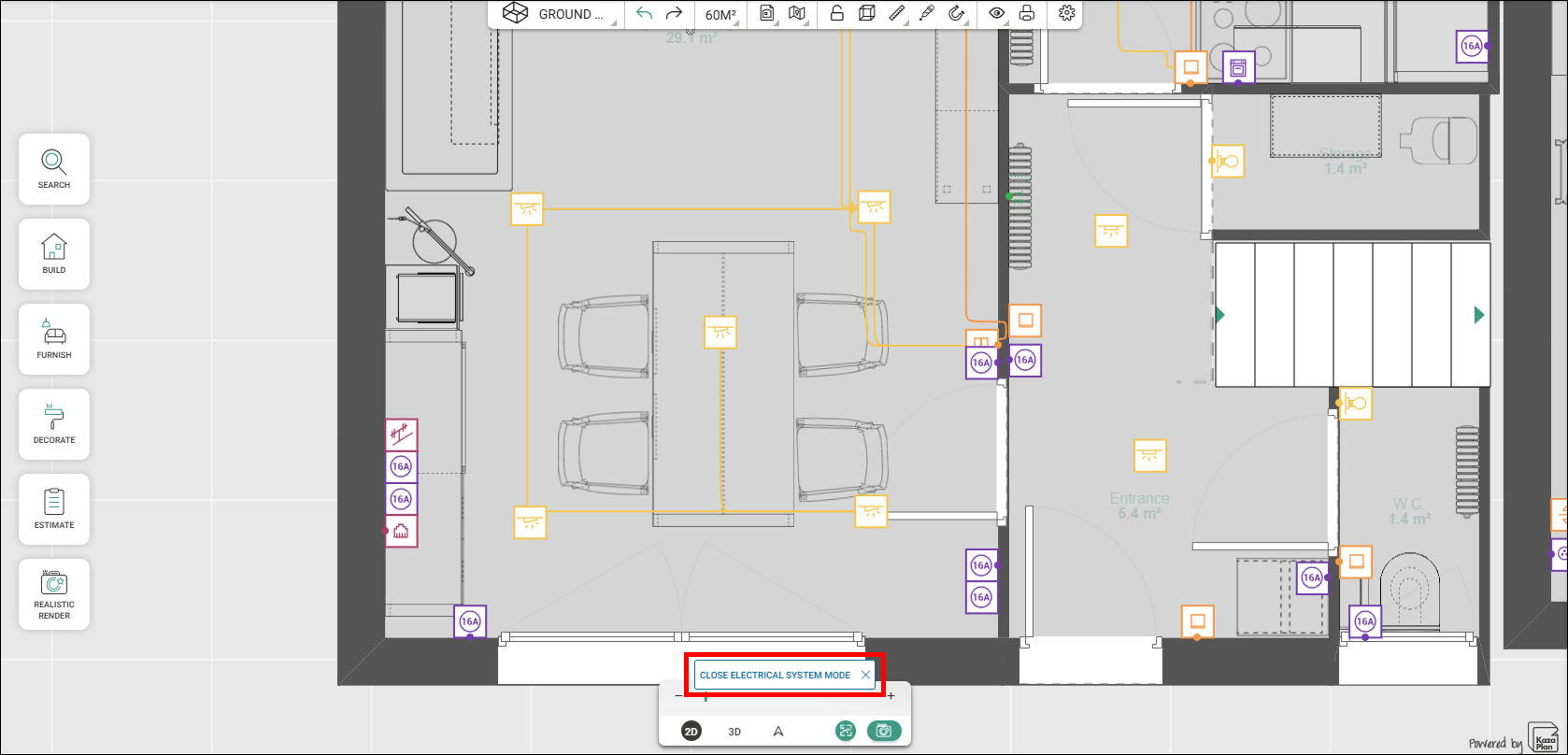

Comment désactiver le mode "réseau électrique" ?

Vous pouvez quitter ce mode de dessin en cliquant sur "fermer le mode système électrique" :

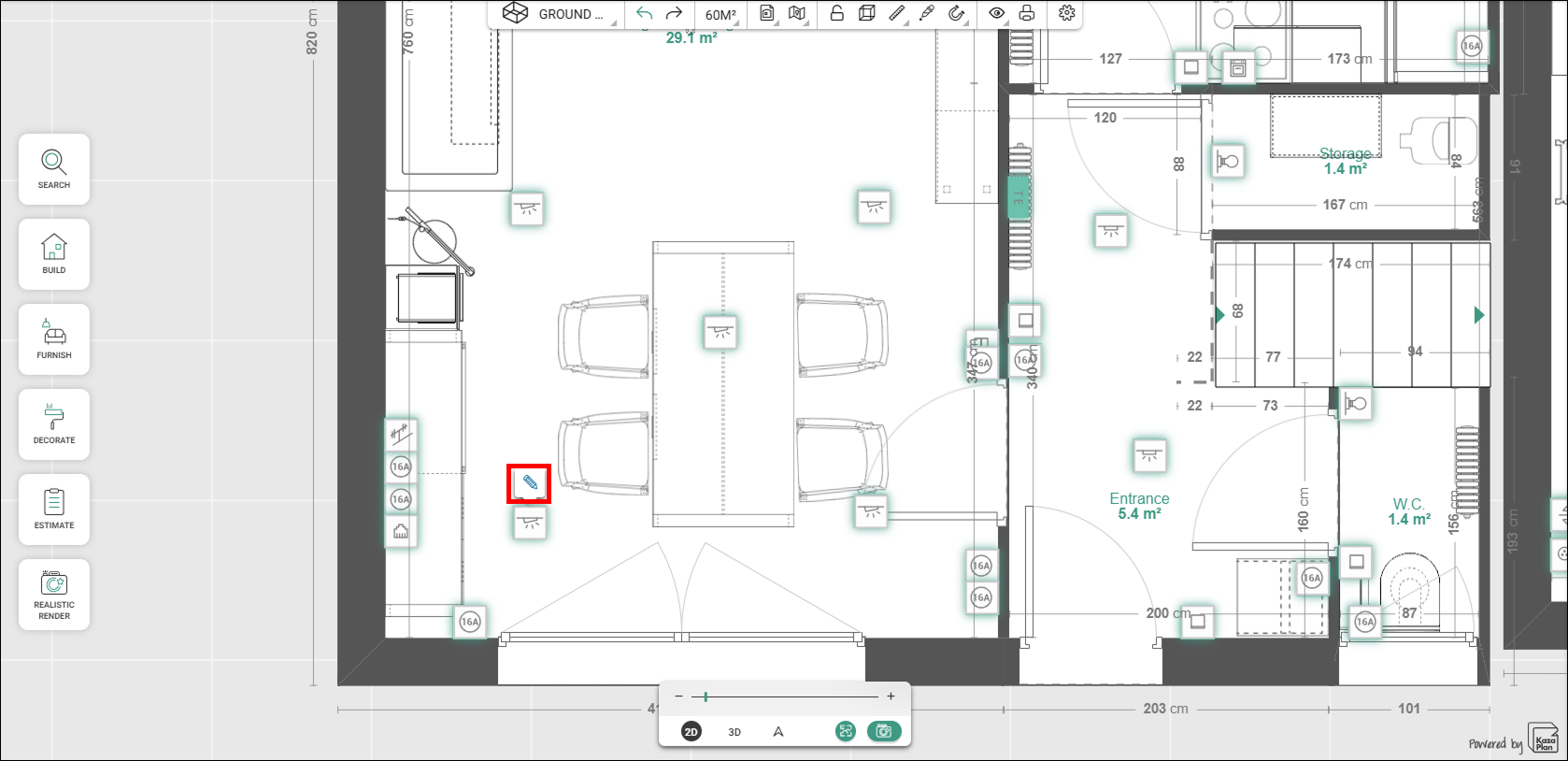

Comment réactiver le mode "réseau électrique" ?

Lorsque vous avez placé tous vos éléments électriques, vous allez pouvoir les relier, pour cela cliquez sur un point lumineux et sur "accéder au système électrique" afin d'entrer à nouveau dans le mode :

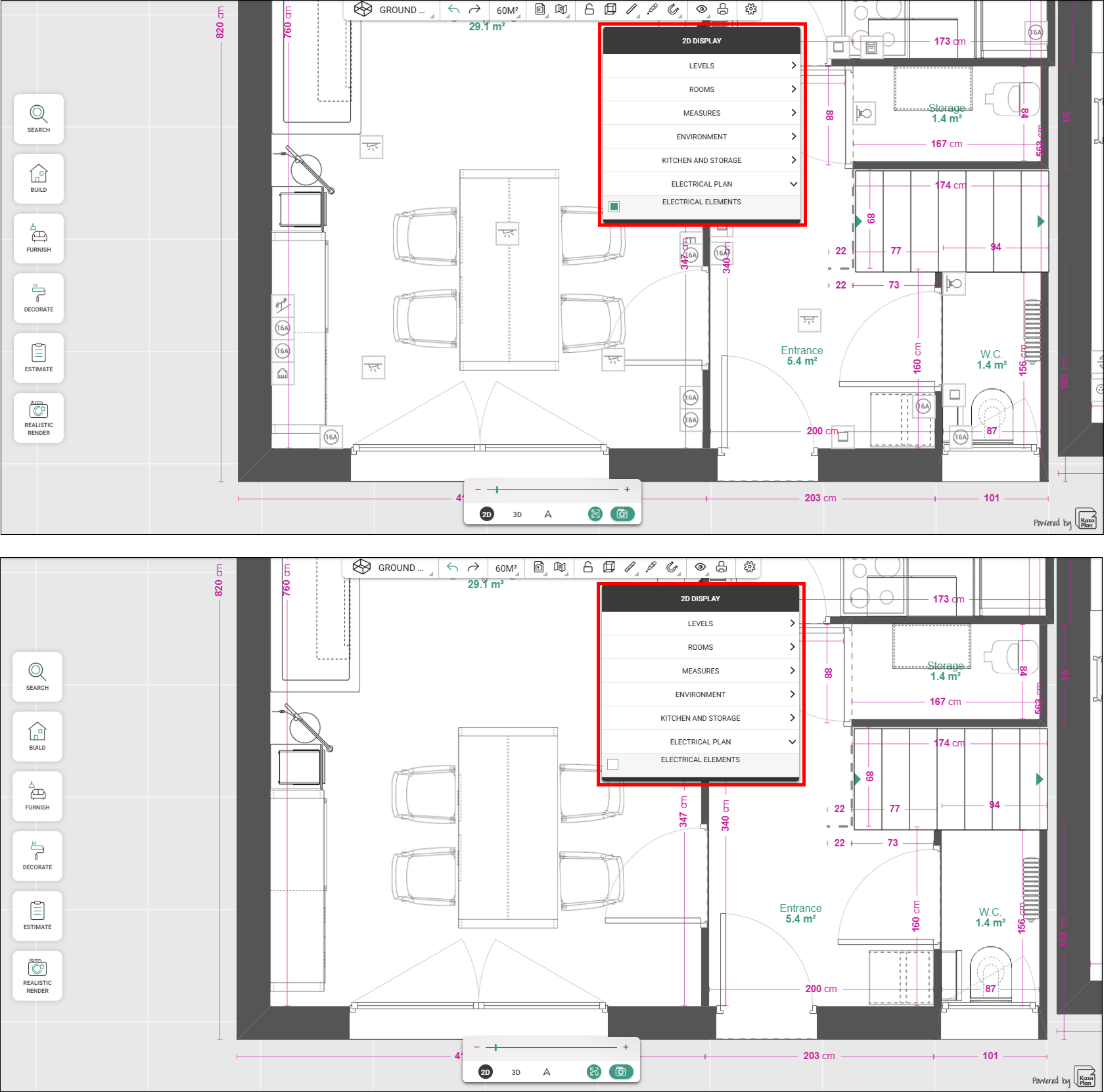

Comment gérer l'affichage des éléments électriques hors mode électrique ?

Lorsque vous sortez du menu électrique, vous pouvez choisir de ne pas afficher le plan électrique en allant en affichage 2D, et cliquer sur "afficher les éléments électrique" pour les désactiver.

Quand on est hors mode, les éléments sont grisés, et quand on passe dans le mode électrique, les éléments sont colorés.

Comment imprimer mon schéma électrique ?

- Méthode 1 : Réalisez une capture de mon plan

• Activez le mode "Réseau électrique"
• Réalisez une capture 2D depuis la barre de navigation.

> plus d'informations sur les captures de plan

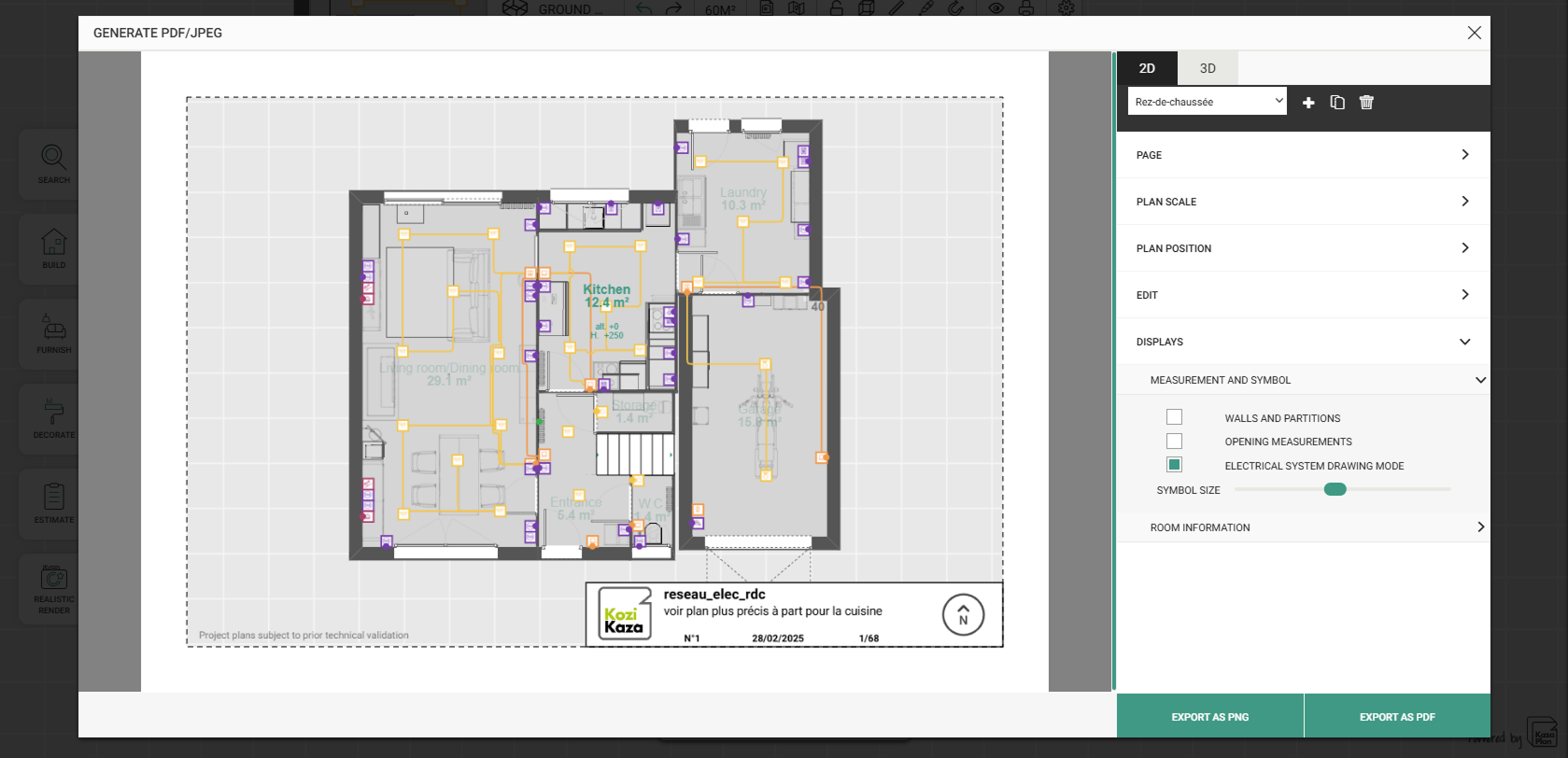

- Méthode 2 : Imprimer mon plan électrique

Cliquer sur le bouton "imprimante" de la barre d'outils

Sur l'onglet 2D vous pouvez modifier l'affichage afin de choisir que le mode électrique, il est également possible d'agrandir les symboles pour plus de visibilité.
