AFFICHAGE 2D - paramétrer l'affichage du plan

PARAMETRER L'AFFICHAGE 2D

Il est possible de paramétrer l'affichage des éléments 2D tels que l'aire d'une pièce, la hauteur sous plafond etc ...

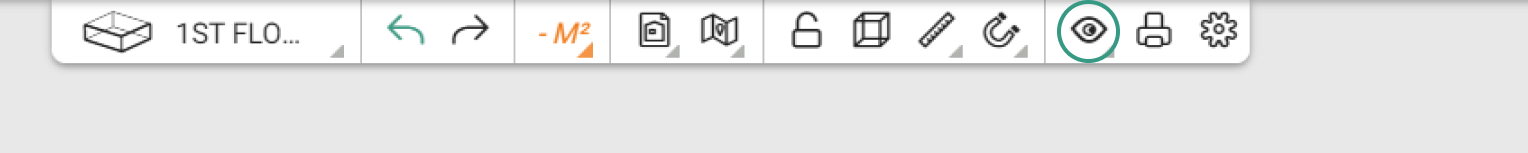

Pour cela, placez vous en 2D, puis cliquez sur l'icône "gérer l'affichage des éléments" dans la barre à outils en haut de votre plan.

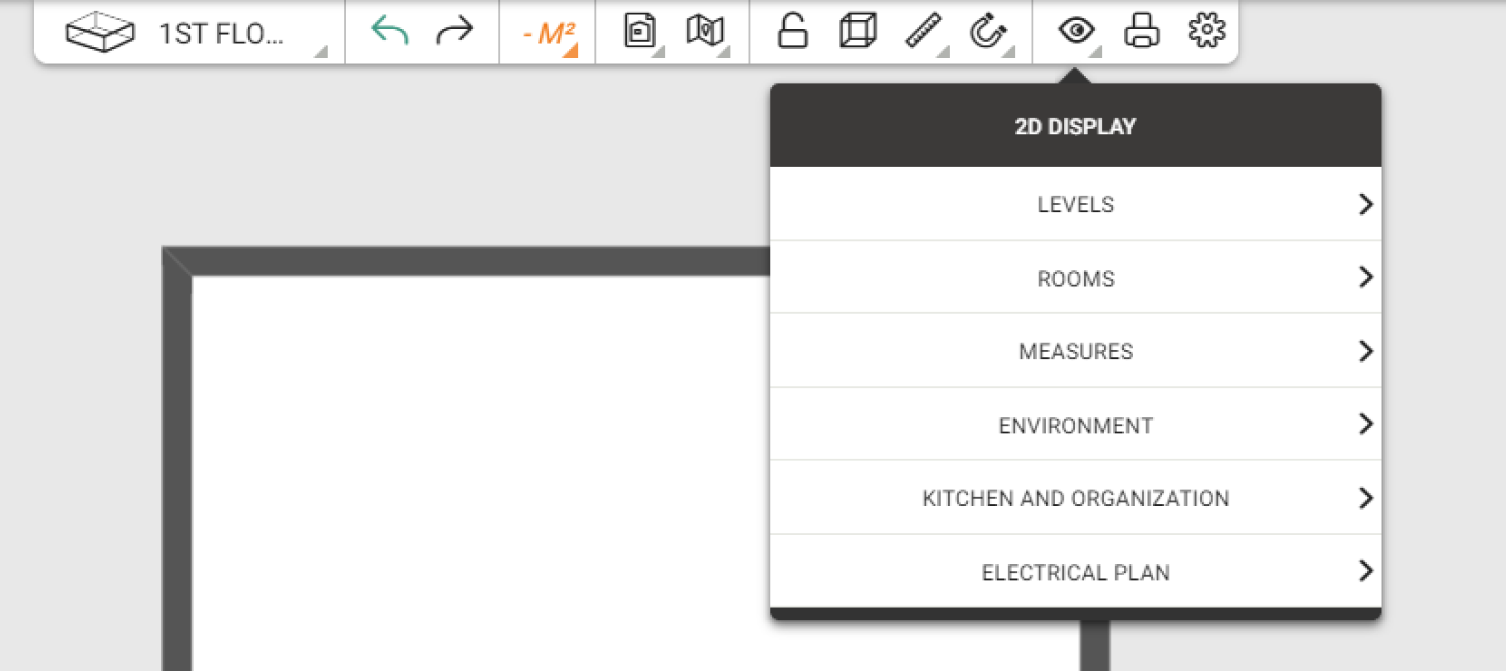

Le menu "affichage 2D" se déroule :

Ce menu permet de paramétrer l'affichage :

• des niveaux,
• de la pièce,
• des mesures,
• de l'environnement
• de la cuisine et des rangements
• du plan électrique.

> plus d'informations sur le paramétrage de l'affichage 2D

SPECIFICITES CUISINE

En 2D, vous avez la possibilité d'activer :

- l'affichage des réseaux de cuisine.

En activant le mode pièce, vous aurez accès à :

- l'affichage des mesures de vos meubles

- l'affichage des symboles du meuble

- Rappel : Activer le mode pièce cuisine

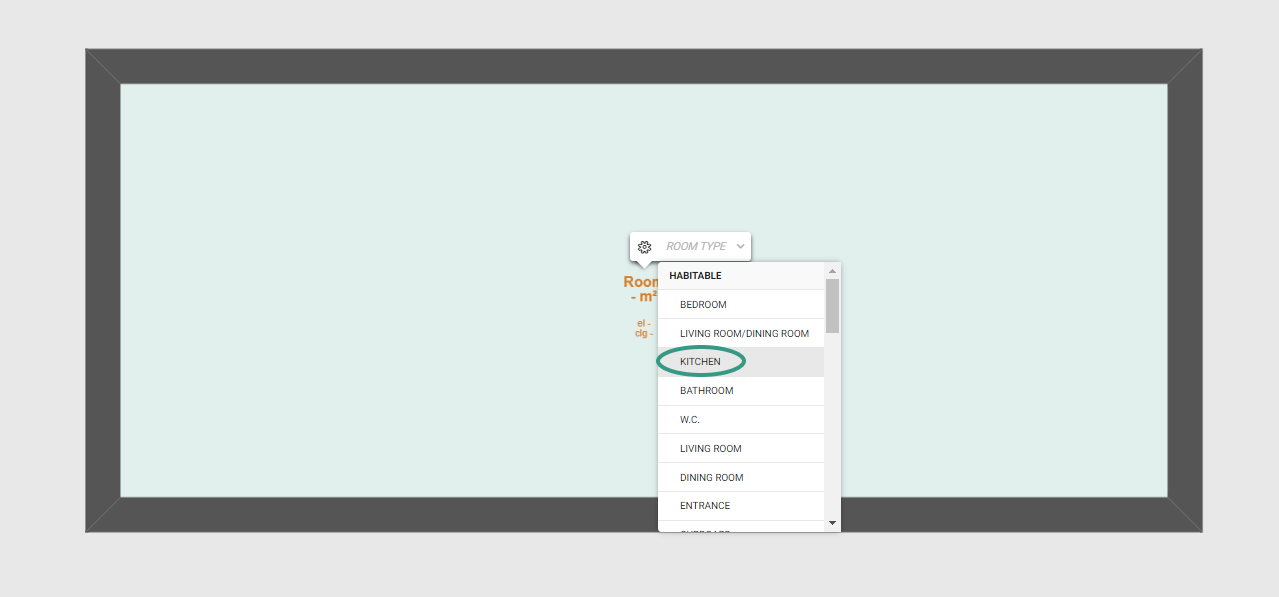

- La pièce doit être qualifier de cuisine. Pour cela cliquer sur le texte "pièce" orange et sélectionner "cuisine".  Le texte passe en vert, et est complété des informations de surface et de hauteur de la piece..

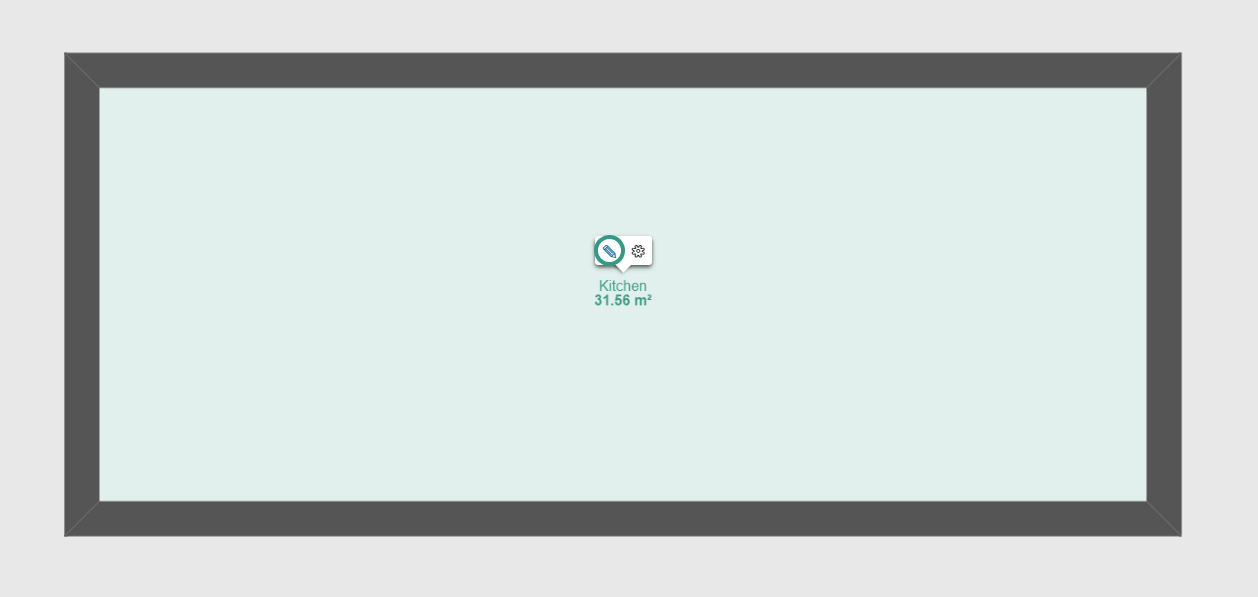

- Pour entrer dans le mode pièce : cliquer sur le nom de la pièce vert et cliquez sur le crayon.

- Une fois le mode pièce activé :

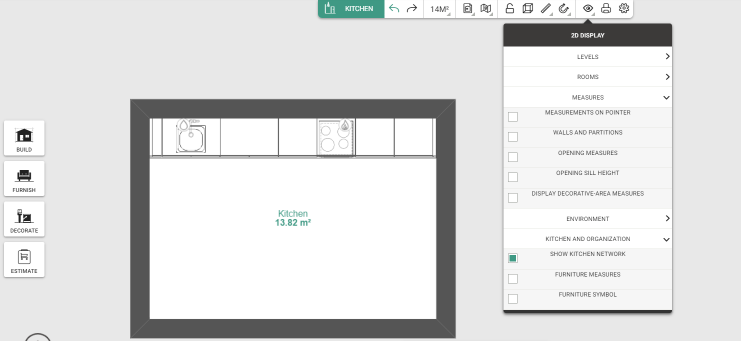

- Afficher les réseaux de cuisine

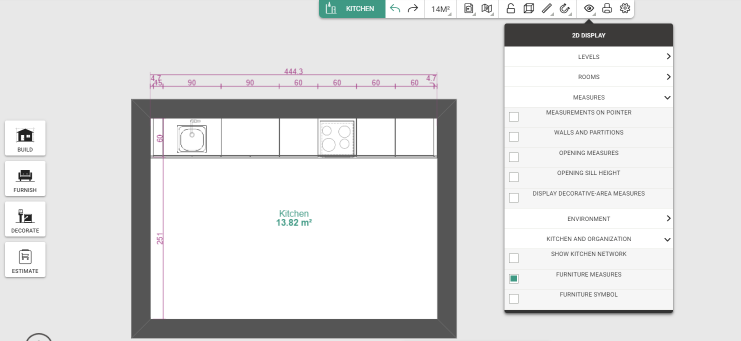

- Afficher les mesures de vos meubles

> plus d'informations sur les mesures 2D de vos meubles ici

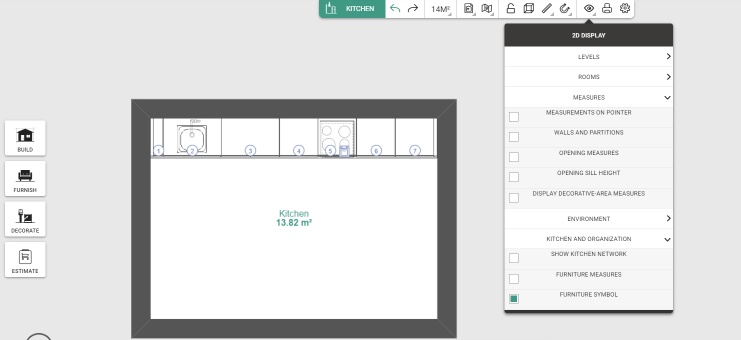

- Afficher de la numérotation et les symboles de vos meubles

Il s'agit de la numérotation de vos meubles et des pictogrammes de vos électroménagers.

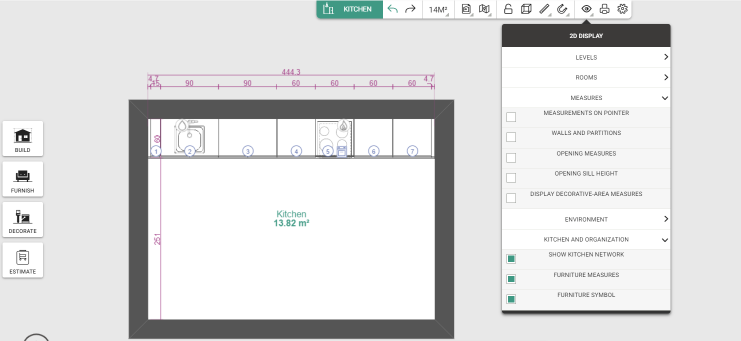

Astuce : il est possible d'afficher tous les éléments en même temps.

CAPTURER UN PLAN

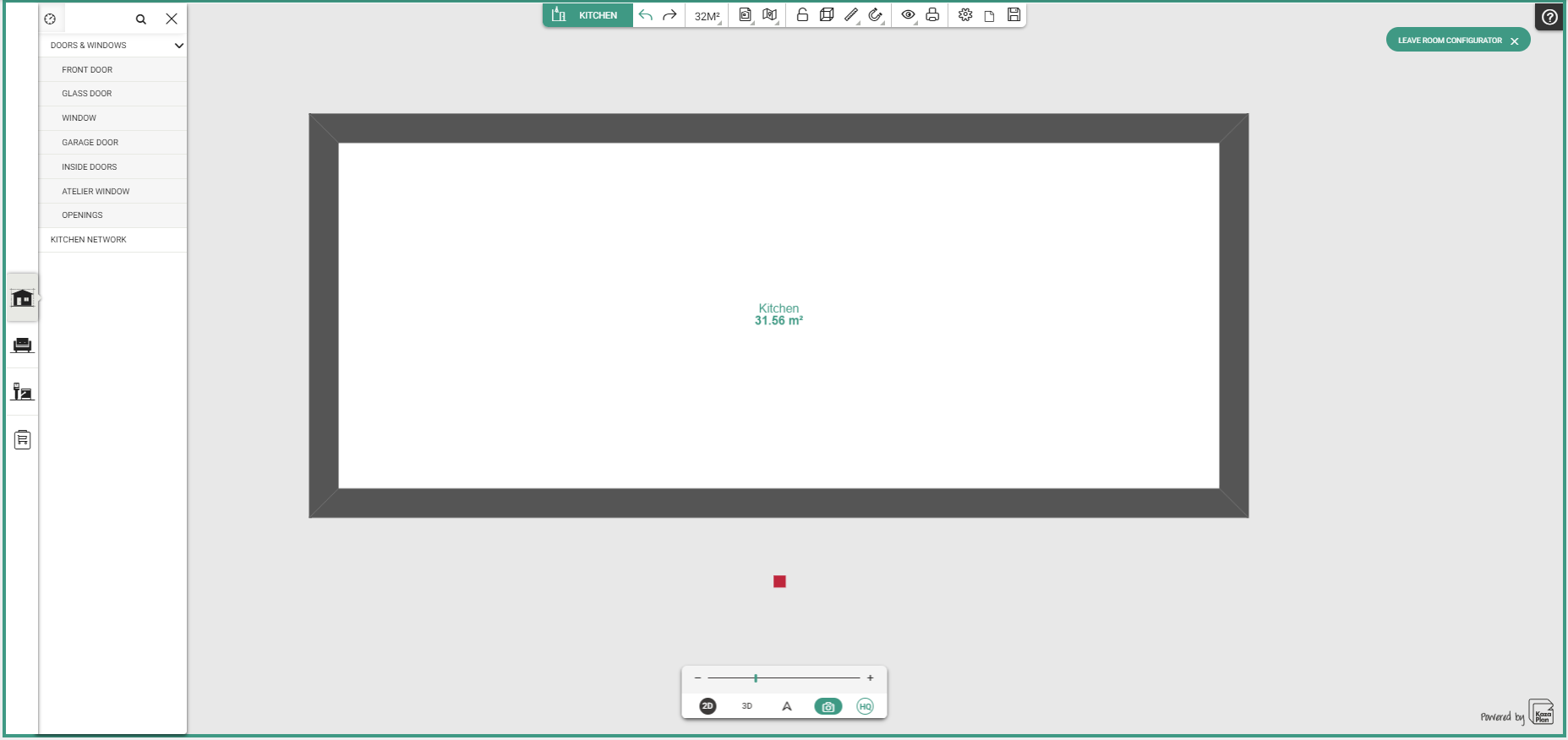

Une fois l'affichage de votre plan paramétré, vous pouvez générer rapidement des captures de votre plan.

Pour cela, cliquez sur l'icône représentant un appareil photo de la barre de navigation, située en bas de votre écran.

Pour retrouver la capture, vous devez cliquez sur votre profil en haut à droite de l'écran puis sur mes médias :

Voici la galerie de vos médias : elle comprend des captures automatiques et manuelles de tous vos plans.

> plus d'informations sur les captures de plan
