Como representar a minha rede elétrica?

O menu "Rede Elétrica" permite que você crie o esquema elétrico do seu cômodo ou da sua casa.

Oferecemos um conjunto de símbolos elétricos: tomadas, interruptores, pontos de luz, quadros elétricos, etc.

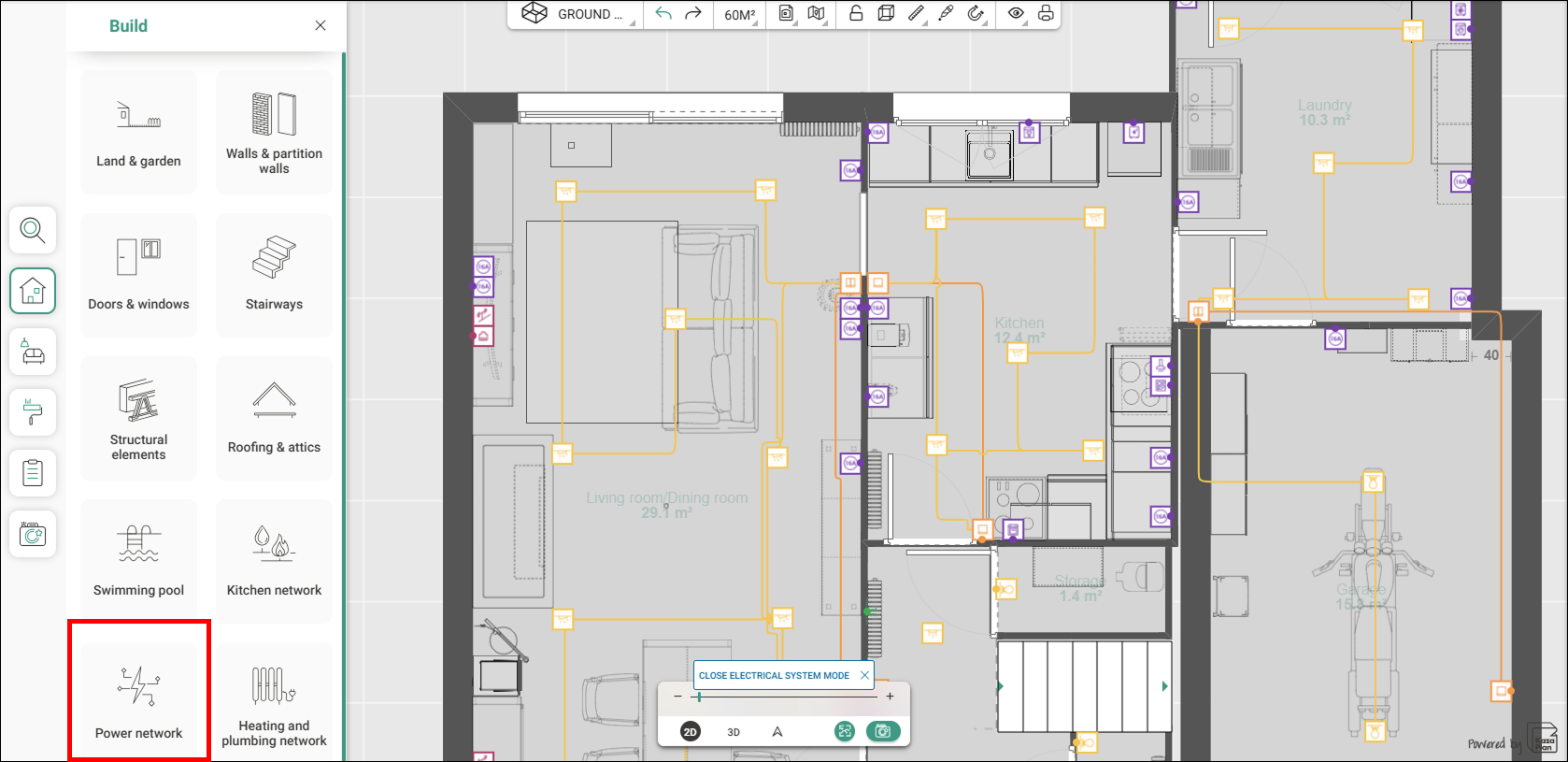

Como posicionar o seu primeiro elemento elétrico?

Para criar o seu plano elétrico, clique no menu:

- Construir

- - Rede Elétrica

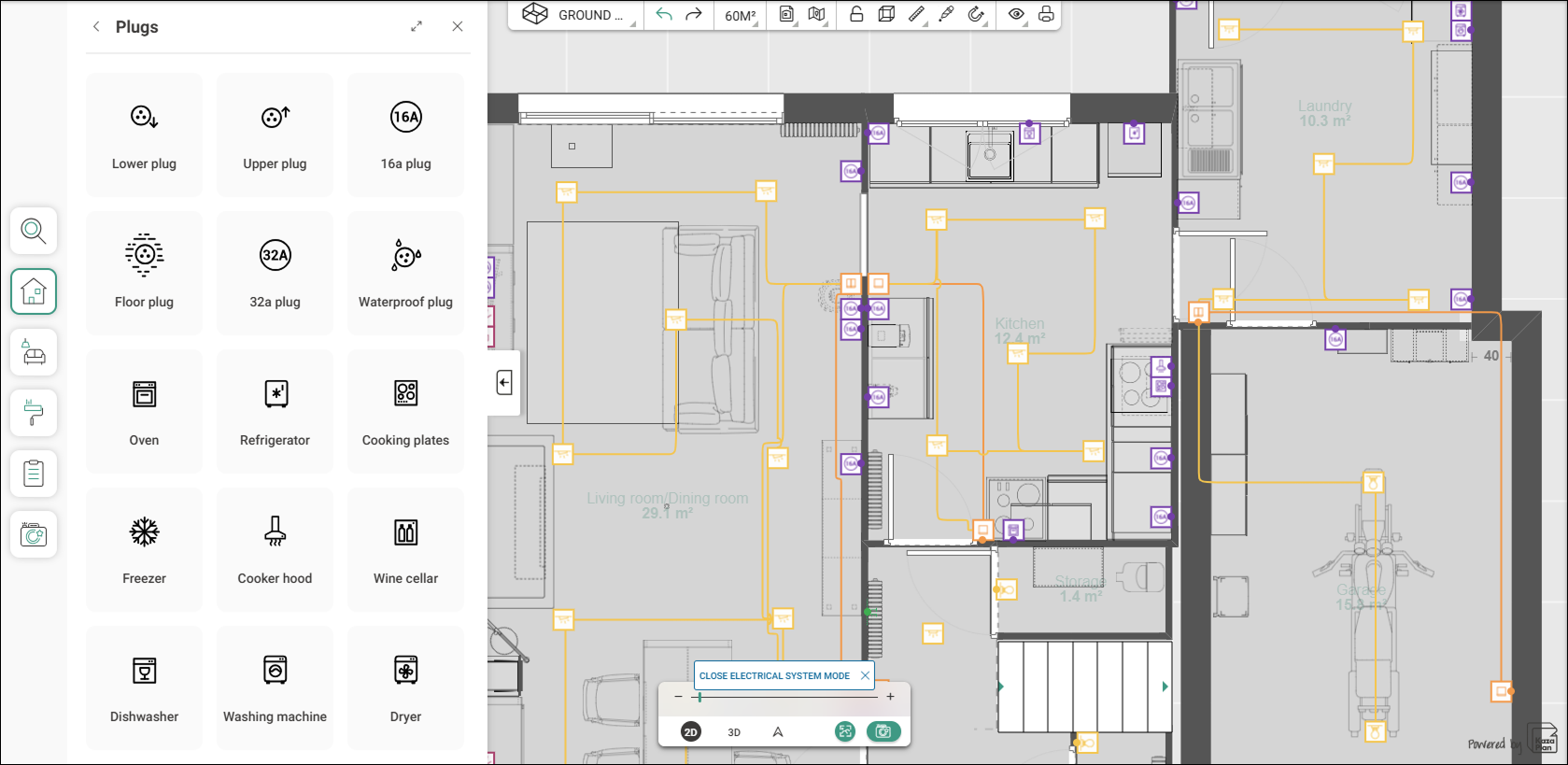

Adicione todos os seus elementos elétricos:

- Tomadas

- Tomadas multimídia

- Interruptores

- Pontos de luz

- Quadro elétrico

- Outros: persiana, aquecedor...

Como posicionar o seu segundo elemento elétrico?

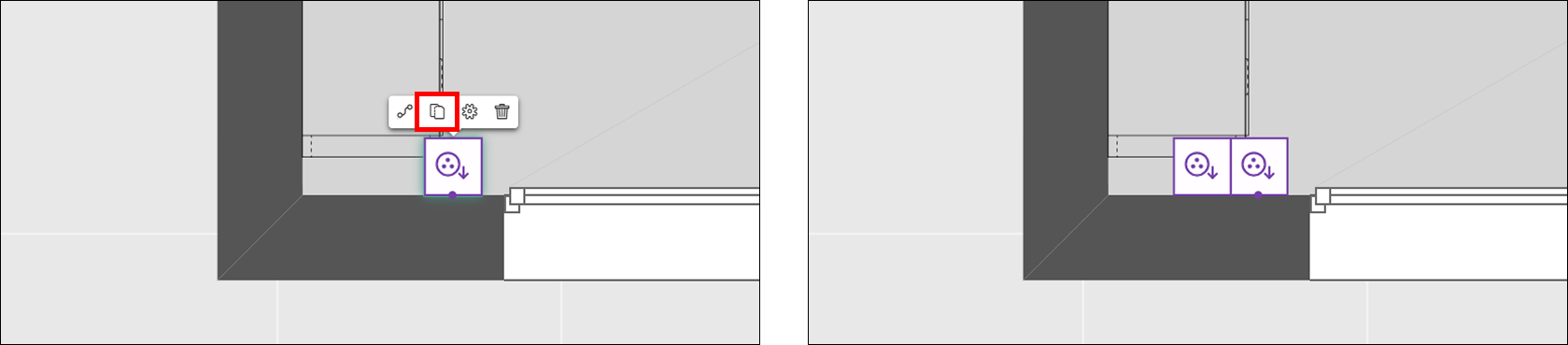

- Método 1: Duplique o primeiro elemento

Para duplicá-los, clique no ícone abaixo:

É possível agrupar elementos elétricos na mesma altura, por exemplo, tomadas altas juntas ou tomadas baixas juntas.

 Não é possível agrupar uma tomada baixa com uma tomada alta.

- Método 2: Posicione um elemento ao lado de outro

Se você colocar um elemento ao lado de outro, o mesmo conceito de agrupamento será sugerido.

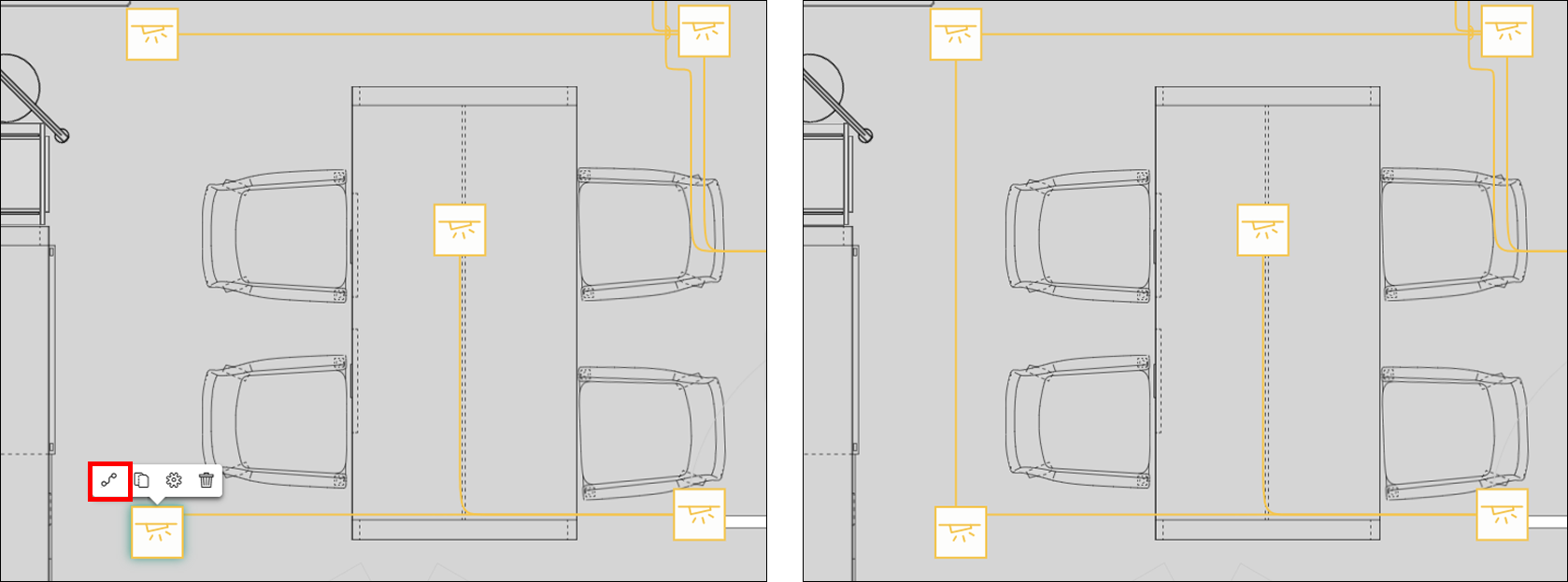

Como conectar elementos elétricos?

O ícone abaixo permitirá que você conecte ao interruptor, uma linha descontínua aparecerá quando você passar o mouse sobre os elementos elétricos até clicar em um interruptor

Quando a conexão for feita, a linha se tornará contínua.

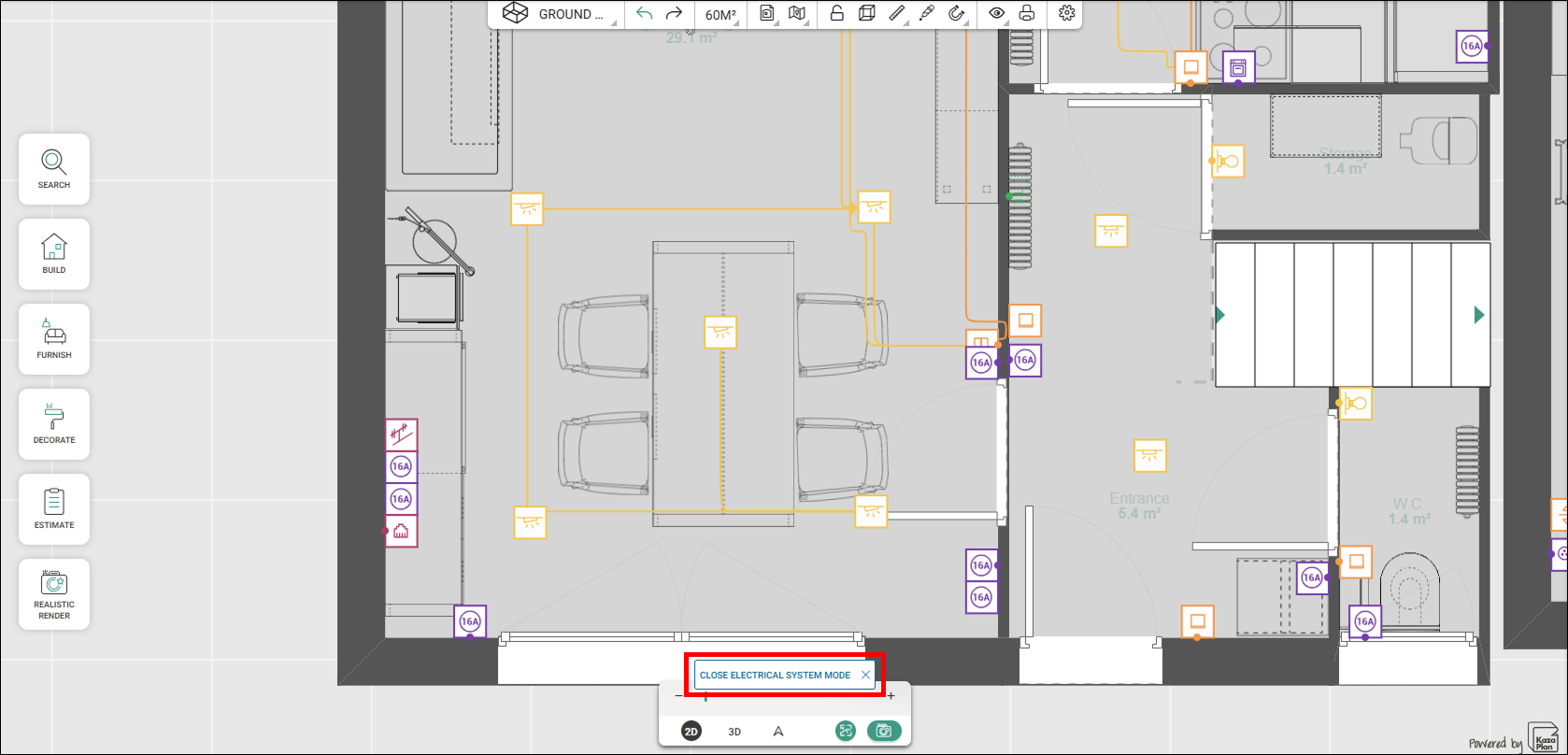

Como desativar o modo "rede elétrica"?

Você pode sair deste modo de desenho clicando em "fechar o modo sistema elétrico":

Como reativar o modo "rede elétrica"?

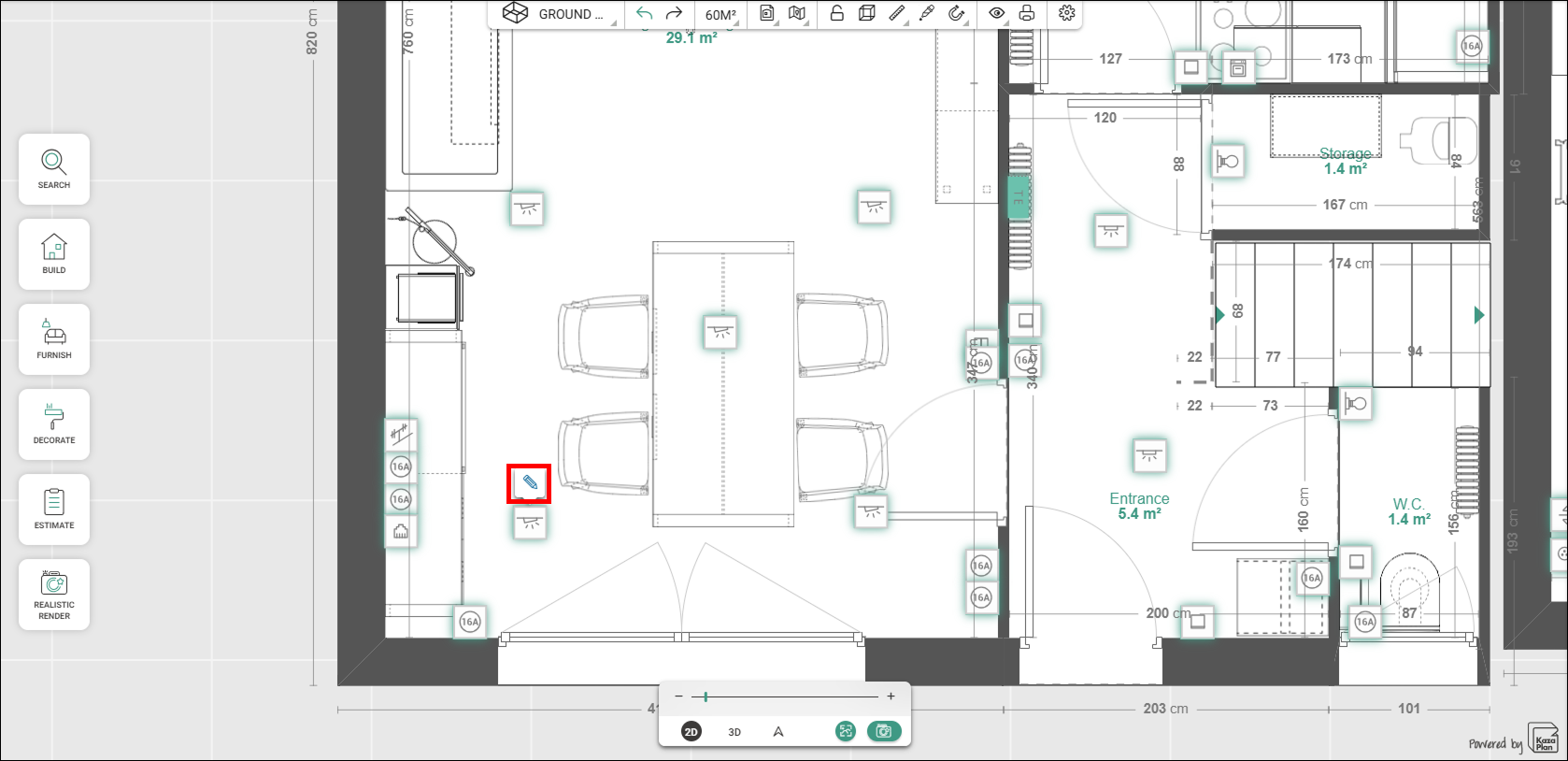

Quando todos os elementos elétricos forem posicionados, você poderá conectá-los. Para isso, clique em um ponto de luz e depois em "acessar o sistema elétrico" para entrar novamente no modo:

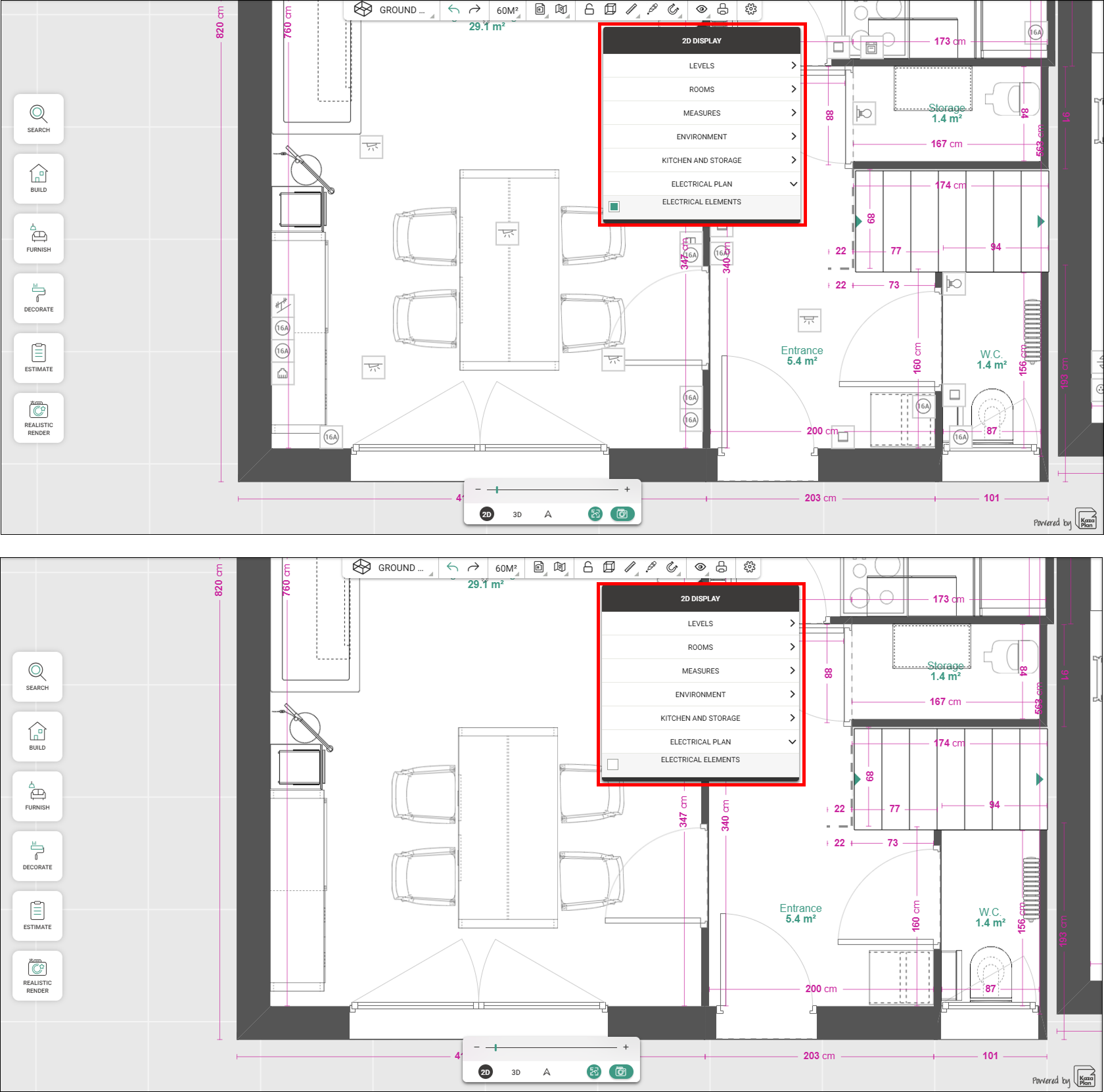

Como gerenciar a exibição dos elementos elétricos fora do modo elétrico?

Ao sair do menu elétrico, você pode escolher não exibir o plano elétrico alterando para a visualização 2D e clicando em "exibir elementos elétricos" para desativá-los.

Quando está fora do modo, os elementos ficam acinzentados, e quando entra no modo elétrico, os elementos ficam coloridos.

Como imprimir meu esquema elétrico?

- Método 1: Capture a tela do meu plano

• Ative o modo "Rede Elétrica"
• Capture a tela em 2D a partir da barra de navegação.

> mais informações sobre capturas de tela do plano

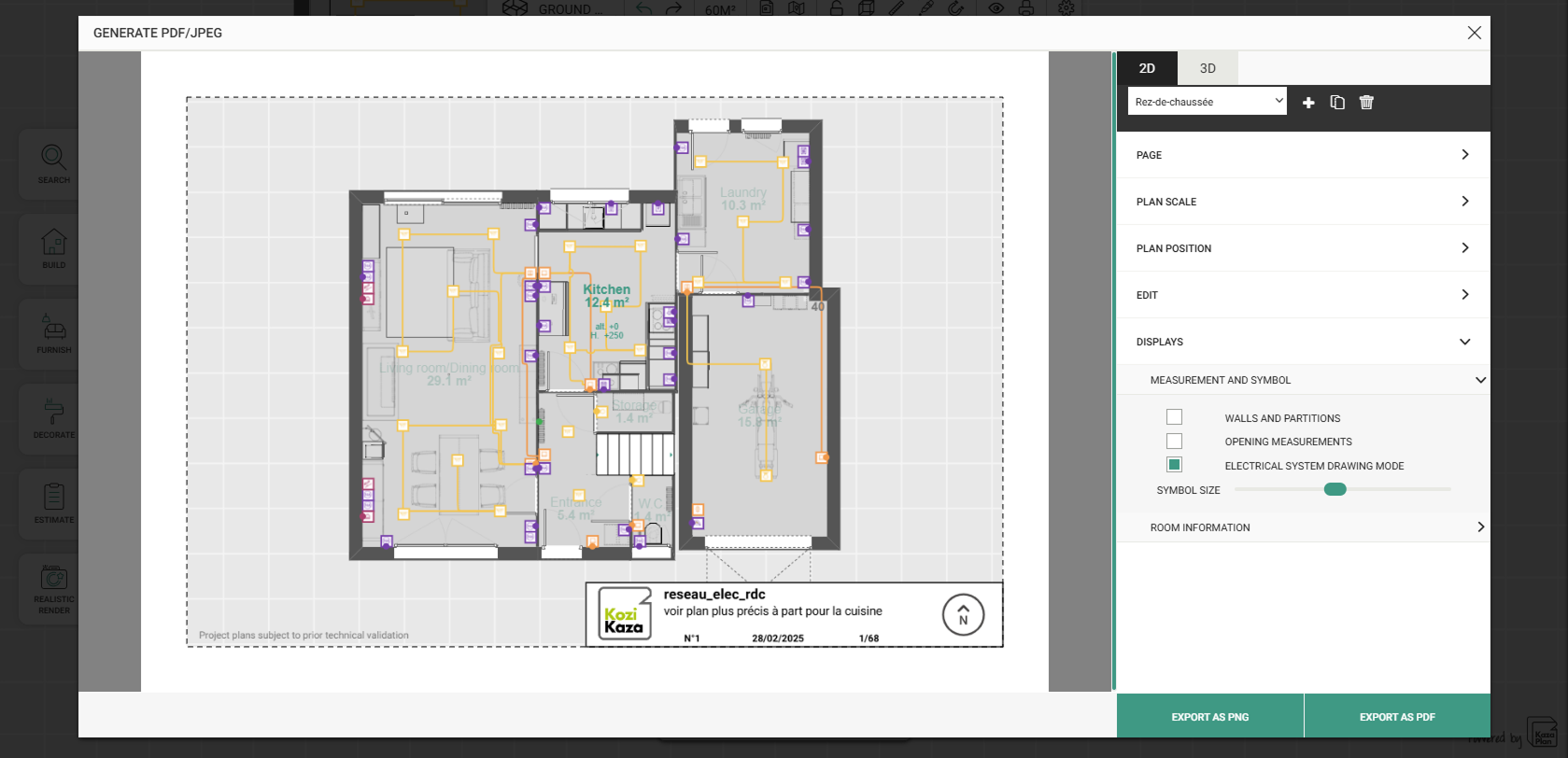

- Método 2: Imprimir meu plano elétrico

Clique no botão "impressora" na barra de ferramentas

Na aba 2D, você pode modificar a exibição para selecionar apenas o modo elétrico. Também é possível aumentar os símbolos para melhor visibilidade.
