ADICIONAR MÓDULOS SUPERIORES

- Adicionar um conjunto de módulos superiores por cima de um módulo inferior

Para adicionar um conjunto de módulos superiores, repita as mesmas ações que para os módulos inferiores, tanto em 2D como em 3D, selecionando o tipo de módulo correto.

- MOBILAR
-- Cozinha
--- módulos superiores

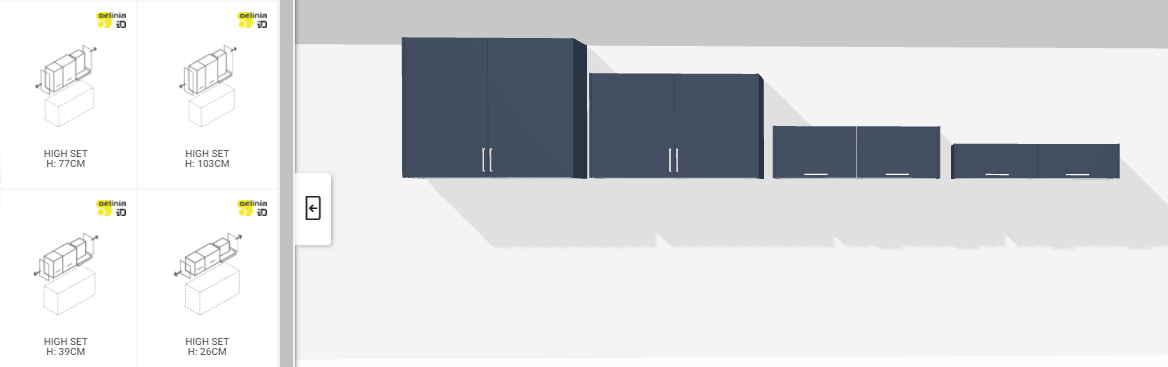

São sugeridas várias alturas de módulos: 26, 39, 77 e 103 cm.

Uma vez o tipo de módulo selecionado, pode optar por integrar um exaustor ou um micro-ondas.

A saber: nem todas as alturas de módulos estão aptas a receber todos os equipamentos.

Coloque o conjunto de módulos superiores no plano, a seguir afine a posição e o comprimento usando o pontos de alongamento. Lembramos que estas ações podem ser realizadas tanto em 2D como em 3D.

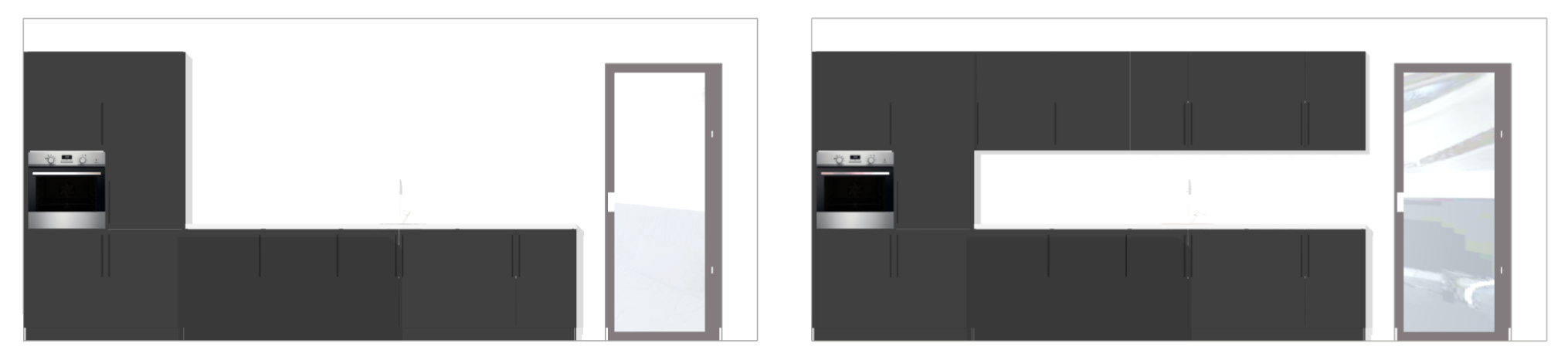

A saber: Alinhamento automático

Alinhamos automaticamente a composição do conjunto de módulos superiores sobre a composição do conjunto de módulos inferiores.

- o exaustor posiciona-se por cima das placas de cozinha

- na parte final os módulos sobrepõem-se

- a composição alinha-se com a composição inferior

Para ter mais liberdade na composição dos módulos superiores, pode desativar esta opção de alinhamento de módulos superiores sobre módulos inferiores. Em 3D, clique no ícone "desativar a ligação".

A saber: acabamentos automáticos

As réguas e os painéis são posicionados automaticamente em função da posição dos módulos superiores: em justaposição a uma parede, a uma coluna. Verifique todas as uniões de módulos superiores/colunas e módulos superiores/paredes reposicionando a composição ou jogando com os pontos de alongamento.

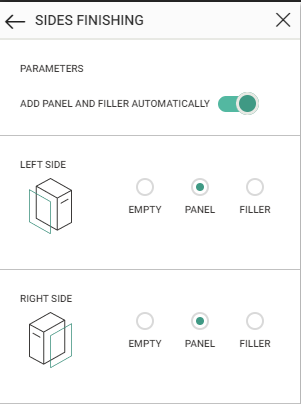

Os acabamentos podem ser regulados manualmente. Para isso, clique no ícone "propriedades" do menu de contexto do conjunto de colunas e, em seguida, aceda ao separador "acabamento das laterais".

- Adicionar um módulos superior isolado

Para adicionar um módulo superior isolado, pode utilizar o método de módulo a módulo.

Mas mesmo para esta necessidade, aconselhamos a passar pelos alongamentos. Colocar um conjunto de módulos superiores e reduzir de modo a ter um único módulo da dimensão desejada.

Uma vez no modo "divisão", o processamento das dimensões será mais fácil. Poderá ser esticado conforme necessário.

Exemplo: módulo superior isolado entre duas colunas:

Para integrar um frigorífico em montagem independente, é frequente criar-se uma composição coluna/espaço livre + módulo superior/coluna.

1.ª solução:

Aconselhamos a modelizar um conjunto de 3 colunas (ou mais) e eliminar a coluna central deixando um espaço livre: este terá a largura certa de 60 cm para alojar um frigorífico e um módulo superior.

2.ª solução:

Quando o espaço entre estas duas colunas não corresponde ao de uma coluna, pode igualmente alongar um conjunto de 2 colunas e, em seguida, retirar uma das colunas para colocá-la a uma distância à sua escolha.

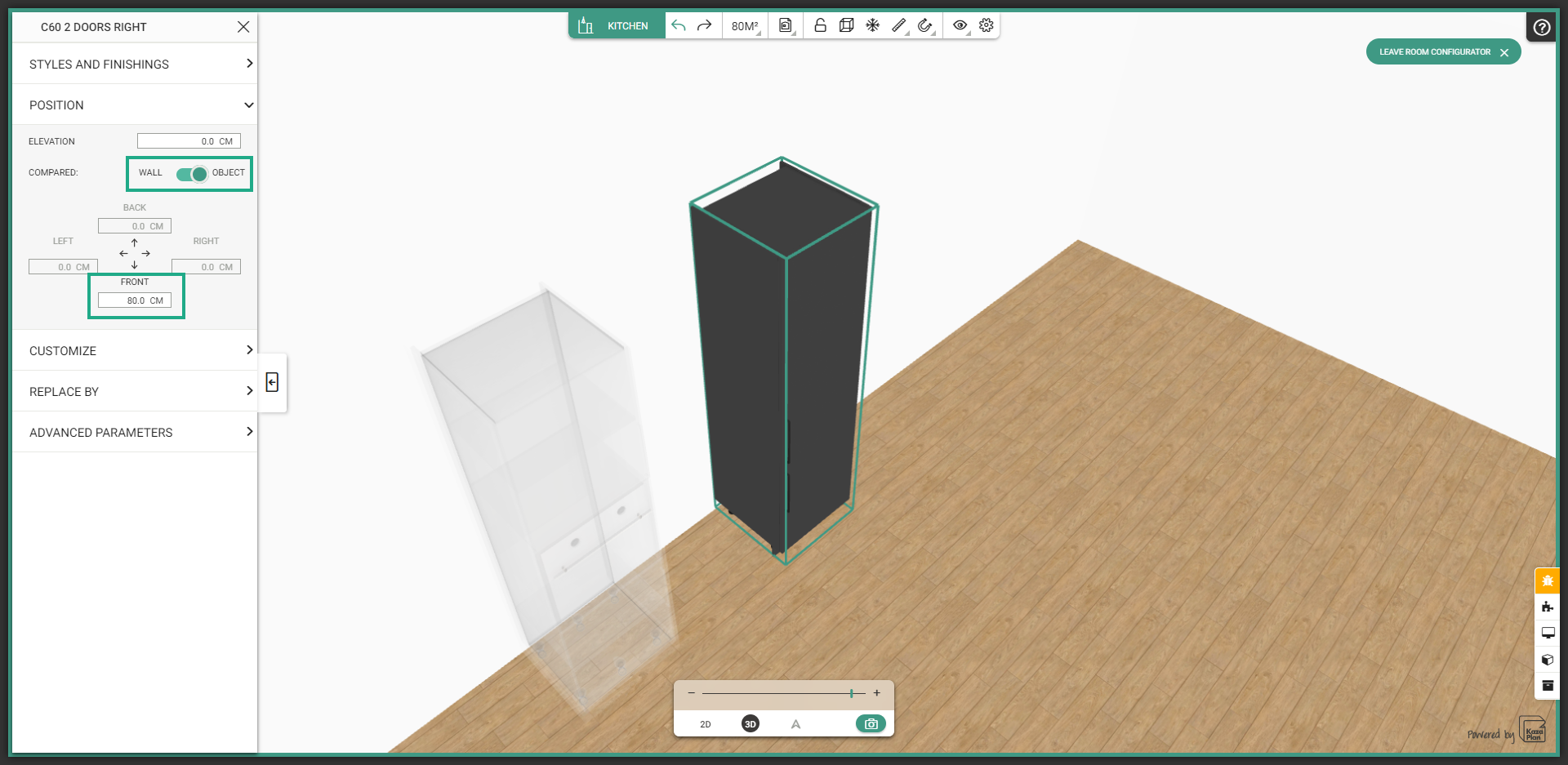

Para isso, clique na coluna e aparecerá um contorno verde. Pode retirá-la do conjunto e movê-la.

Assim é possível determinar com precisão a distância entre estes dois elementos. Clique no lápis no menu de contexto e abra o separador "Posição".

Selecionando a posição da caixa em relação a um objeto, pode estão precisar a distância em relação à outra coluna.

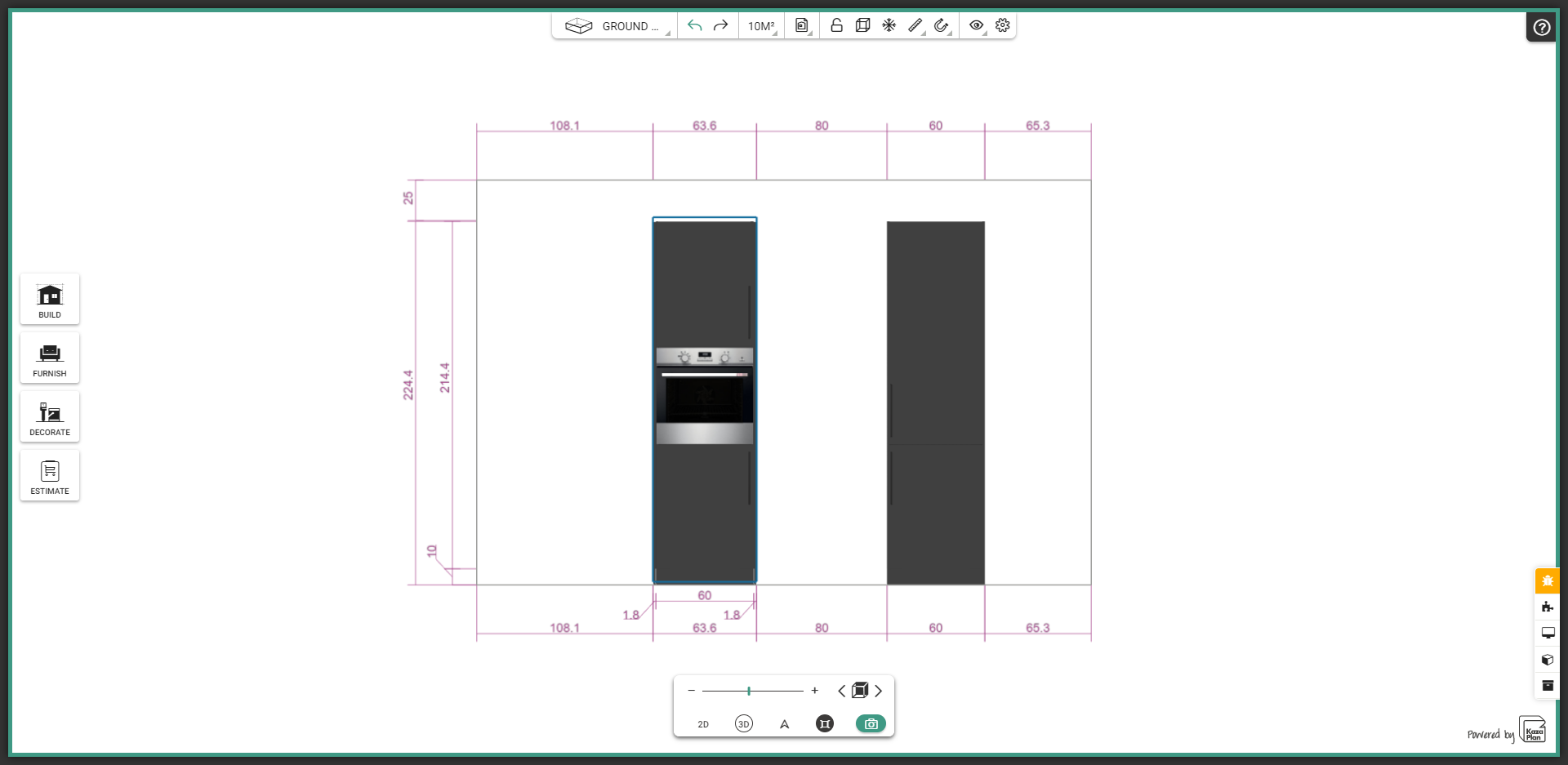

Este método permite visualizar as medidas na vista frontal, mas também em 2D, contrariamente ao método de módulo a módulo.

- Adicionar módulos superiores por cima de uma coluna

É possível, para otimizar as arrumações, adicionar módulos superiores por cima de uma coluna ou semi-coluna; não hesite em utilizar a tecla ALT para o ajudar.
